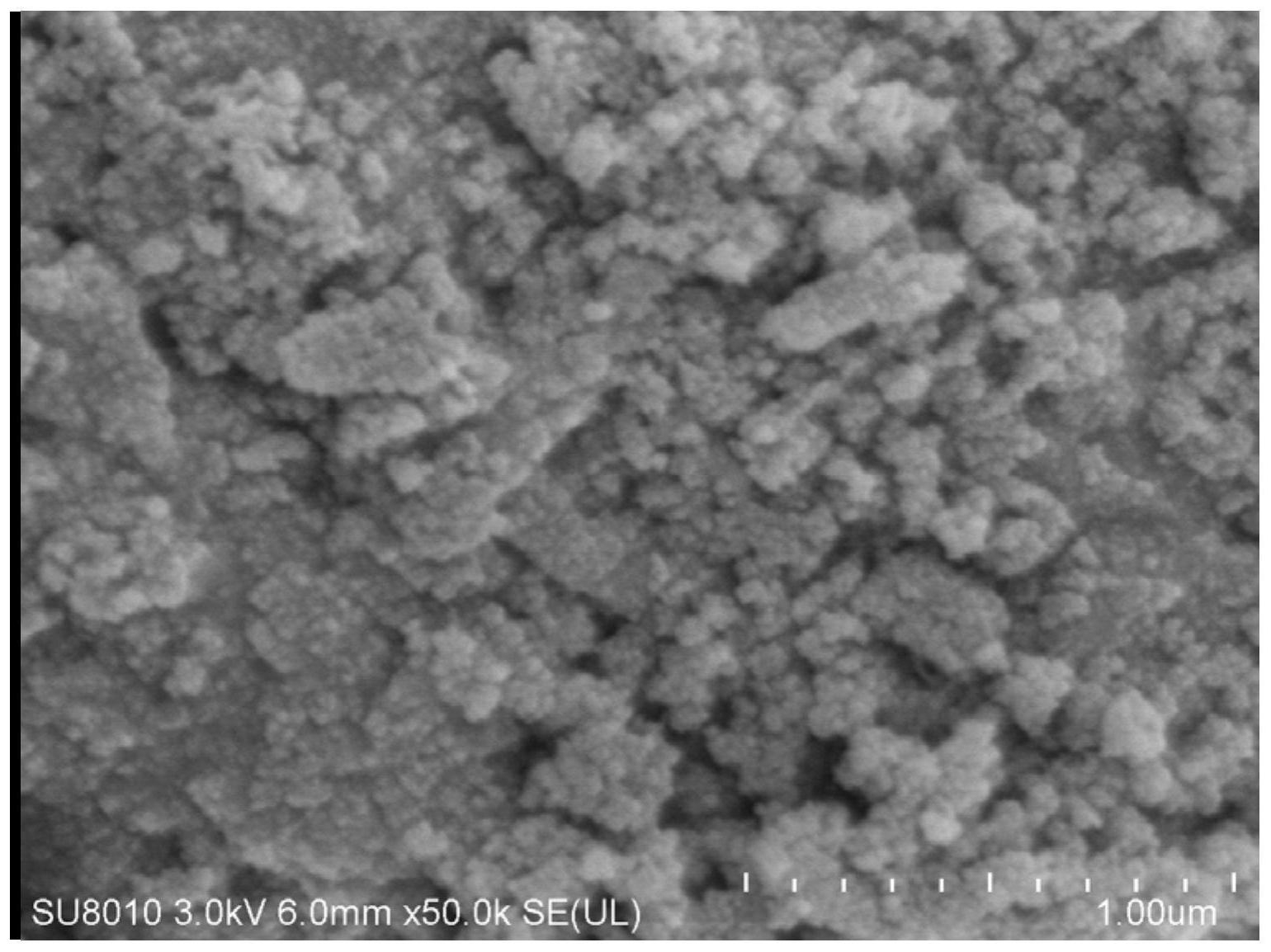

1.一种对甲醇气体高灵敏度和高选择性的Sm掺杂NiGa2O4复合材料，其特征在于，该材料组成是Sm掺杂NiGa2O4纳米粉体，该纳米粉体的平均粒径为15nm；

所述Sm掺杂NiGa2O4纳米粉体由微波辅助水热法制备，具体制备步骤是：(1)按照摩尔比n(Ga)：n(Ni)：n(Sm)＝2：x：1-x的含量称取Ni(NO3)2·6H2O、Ga(NO3)3·

8H2O和Sm2O3溶于20ml的去离子水，搅拌溶解；用1mol/L的NaOH调节溶液的pH至10，搅拌

30min；其中：0.001≤x≤0.06；

(2)随后将步骤(1)的反应溶液转移到100ml的微波反应釜中，微波反应温度设定在170～180℃，功率设定为500w，反应60～120min，待反应釜冷却后，产物用去离子水和无水乙醇洗涤，洗涤后的沉淀物放入烘箱中在60℃条件下烘24h即得。

2.如权利要求1所述的Sm掺杂NiGa2O4复合材料作为甲醇气体敏感材料制作的气体传感器。
