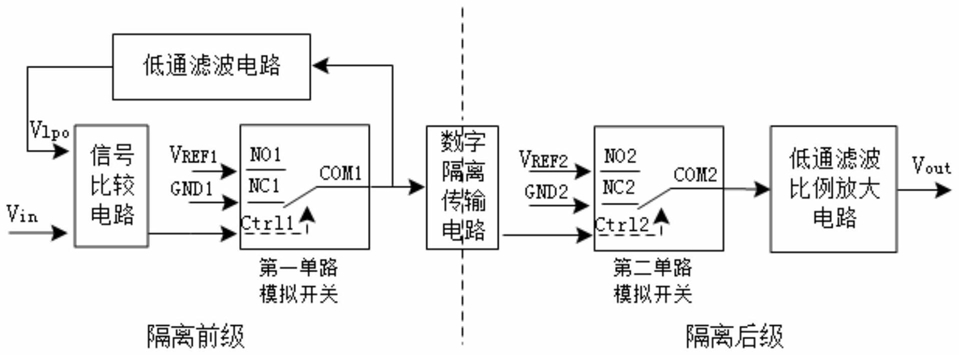

1.一种数字反馈式模拟信号隔离变送电路，其特征在于：包括模拟信号隔离传输电路和模拟信号还原电路，所述的模拟信号隔离传输电路包括信号比较电路、第一单路模拟开关、低通滤波电路以及数字隔离传输电路，所述的信号比较电路有两路输入信号，分别为待隔离传输模拟信号Vin以及低通滤波输出信号Vlpo，若待隔离传输模拟信号Vin的信号幅度高于低通滤波输出信号Vlpo，则信号比较电路输出高电平，反之，输出低电平，信号比较电路输出的电平信号用于控制第一单路模拟开关工作，当电平信号为低时，第一单路模拟开关的公共端COM1通过常闭端NC1接地GND1，当电平信号为高时，第一单路模拟开关的公共端COM1连接常开端NO1，引入第一基准电压VREF1，第一单路模拟开关的公共端COM1的输出信号分两条支路输出，一路送入低通滤波电路，滤波后产生幅值在0～VREF1范围变化的低通滤波输出信号Vlpo，另一路送入数字隔离传输电路，经数字隔离传输电路处理后向模拟信号还原电路输出隔离数字量信号；所述的模拟信号还原电路包括第二单路模拟开关和低通滤波比例放大电路，所述的第二单路模拟开关由数字隔离传输电路输出的数字隔离信号控制而工作，当数字隔离信号为低电平时，第二单路模拟开关的公共端COM2通过常闭端NC2接地GND2，当数字隔离信号为高电平时，第二单路模拟开关的公共端COM2连接常开端NO2，引入第二基准电压VREF2，第二单路模拟开关的公共端COM2的输出信号接入低通滤波比例放大电路的输入端，经滤波放大后输出还原后的模拟量信号Vout。

2.根据权利要求1所述的数字反馈式模拟信号隔离变送电路，其特征在于所述的模拟信号隔离传输电路包括第一插座P1，第一电阻R1、第二电阻R2、第三电阻R3、第四电阻R4，第一电容C1、第二电容C2、第三电容C3、第四电容C4、第一电压参考源芯片U1、数字信号隔离芯片U2、第一运算放大器U3以及第一单路模拟开关U4，其中，第一运算放大器U3构成所述的信号比较电路，第四电阻R4和第三电容C3构成所述的低通滤波电路，数字信号隔离芯片U2构成所述的数字隔离传输电路，所述的第一电压参考源芯片U1采用REF3025，所述的数字信号隔离芯片U2采用ADuM1201，所述的第一运算放大器U3采用SGM321，所述的第一单路模拟开关U4采用SGM3157，第一电阻R1的一端和第二电阻R2的一端共同连接第一运算放大器U3的1脚，第一运算放大器U3的3脚与第四电阻R4的一端以及第三电容C3的一端连接，第四电阻R4的另一端与第一单路模拟开关U4的4脚以及数字信号隔离芯片U2的3脚连接，数字信号隔离芯片U2的6脚连接所述的模拟信号还原电路，输出隔离数字信号，数字信号隔离芯片U2的2、

7脚悬空，第一单路模拟开关U4的6脚与第三电阻R3的一端连接，第三电阻R3的另一端与第一运算放大器U3的4脚连接，第一单路模拟开关U4的1脚与第一电容C1的一端、第二电容C2的一端以及第一电压参考源芯片U1的2脚连接，第二电阻R2的另一端连接第一插座P1的2脚，用于接收外部输入的模拟信号，第一插座P1的3脚、第四电容C4的一端、第一运算放大器U3的5脚、第一电压参考源芯片U1的1脚、第一单路模拟开关U4的5脚以及数字信号隔离芯片U2的1脚共同连接第一直流电源VDD1，数字信号隔离芯片U2的8脚连接第二直流电源VDD2，第一插座P1的1脚、第一电阻R1的另一端、第三电容C3的另一端、第四电容C4的另一端、第一运算放大器U3的2脚、第一电压参考源芯片U1的3脚、第一单路模拟开关U4的2、3脚、第一电容C1的另一端、第二电容C2的另一端以及数字信号隔离芯片U2的4、5脚共同接地。

3.根据权利要求1所述的数字反馈式模拟信号隔离变送电路，其特征在于所述的模拟信号还原电路包括第二插座P2、第五电阻R5、第六电阻R6、第七电阻R7、第五电容C5、第六电容C6、第七电容C7、第八电容C8、第二电压源参考芯片U5，第二运算放大器U6以及第二单路模拟开关U7，其中，第五电阻R5、第六电阻R6、第七电阻R7、第八电容C8、第二运算放大器U6构成所述的低通滤波比例放大电路，所述的第二电压参考源芯片U5采用REF3025，所述的第二运算放大器U6采用SGM321、第二单路模拟开关U7采用SGM3157，第二单路模拟开关U7的6脚连接所述的模拟信号隔离传输电路，第二单路模拟开关U7的4脚连接第七电阻R7的一端，第七电阻R7的另一端与第二运算放大器U6的1脚以及第八电容C8的一端连接，第八电容C8的另一端与第二运算放大器U6的2脚连接，第二运算放大器U6的3脚与第五电阻R5的一端以及第六电阻R6的一端连接，第五电阻R5的另一端与第二运算放大器U6的4脚连接，并共同连接第二插座P2的2脚，第二电压参考源芯片U5的2脚与第二单路模拟开关U7的1脚、第六电容C6的一端以及第七电容C7的一端连接，第二电压参考源芯片U5的1脚、第二单路模拟开关U7的5脚、第二运算放大器U6的5脚、第五电容C5的一端以及第二插座P2的3脚共同连接第二直流电源VDD2，第二电压参考源芯片U5的3脚、第二单路模拟开关U7的2、3脚、第六电容C6的另一端、第七电容C7的另一端、第六电阻R6的另一端、第五电容C5的另一端以及第二插座P2的

1脚共同接地。

4.根据权利要求1所述的数字反馈式模拟信号隔离变送电路，其特征在于所述的第一单路模拟开关输出的数字信号与第二单路模拟开关输出的数字信号，除幅值外，变化规律一致。

5.根据权利要求1所述的数字反馈式模拟信号隔离变送电路，其特征在于所述的低通滤波电路与低通滤波比例放大电路，除信号放大比例不同外，滤波参数相同。
