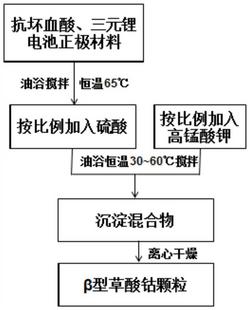

1.一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，其包括如下步骤；

(1)配制1.3mol·L-1的抗坏血酸溶液，将正极材料放入抗坏血酸溶液中，并在60℃下油浴恒温搅拌反应10min，对正极材料进行浸出；

(2)向步骤(1)中的浸出液中加入1mol/L稀硫酸，反应20min；

(3)加入高锰酸钾，在30℃～60℃的条件下搅拌反应1h，反应结束后进行离心干燥，制备出β型草酸钴。

2.根据权利要求1所述的一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，步骤(1)中用的抗坏血酸用量与正极材料质量的比为1:22～1:27(L/g)。

3.根据权利要求1所述的一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，步骤(2)中的稀硫酸用量与正极材料质量的比为10：1～25：1(L/g)。

4.根据权利要求1所述的一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，步骤(3)中高锰酸钾的用量与正极材料质量的比为1：1～4：1(L/g)。

5.根据权利要求1所述的一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，步骤(3)中搅拌速度为600r/min～1400r/min。

6.根据权利要求1所述的一种从废旧三元锂电池中回收β型草酸钴的方法，其特征在于，步骤(3)中高锰酸钾在酸性条件下将抗坏血酸氧化成草酸，主要反应方程式为：C6Η6Ο6Cο+C2Η2Ο4→CoC2Ο4·2H2O↓+C2Η8Ο6。
