专利号: 2019104520934
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

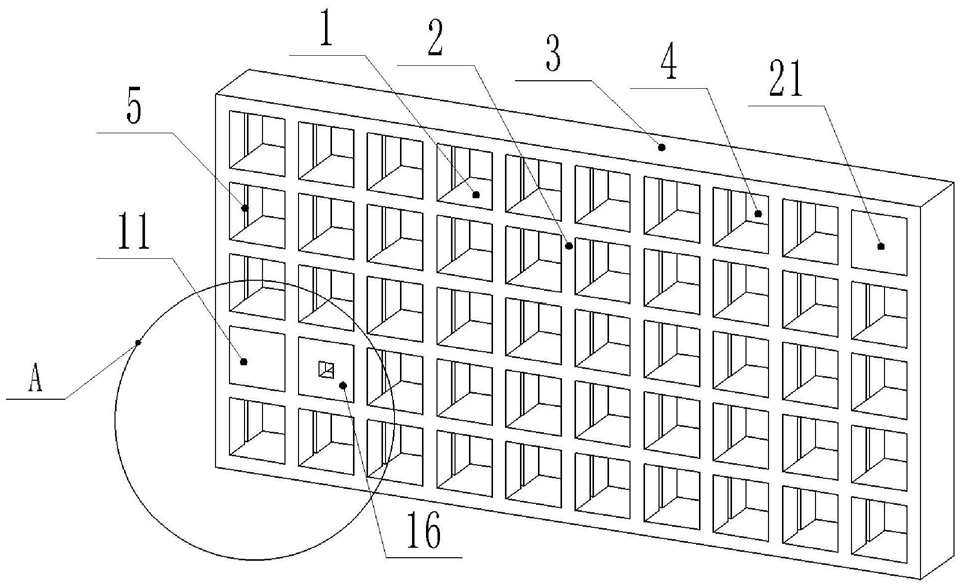

1.装配式建筑内隔墙系统,其特征在于:包括架体,所述架体由若干纵横交错地横板和纵板组成,横板和纵板之间形成有若干长方柱形的安装空间,架体的四个侧面均设有墙板;

安装空间中可插入第一安装柱和第二安装柱,第一安装柱包括第一壳体,第一壳体的两内侧端设有第一防火板,第一壳体内填充有隔音棉;第二安装柱包括第二壳体,第二壳体的两内侧端设有第二防火板,第二壳体上设有线路孔。

2.根据权利要求1所述的装配式建筑内隔墙系统,其特征在于:所述纵板上竖直设有第一线槽,上方的墙板上设有第二线槽,第一线槽和第二线槽连通。

3.根据权利要求2所述的装配式建筑内隔墙系统,其特征在于:纵板和横板一体成型,顶部的所述墙板与架体一体成型,架体内设有中空腔体,中空腔体沿纵板和横板设置且纵截面呈网状,架体上设有若干通槽,通槽与中空腔体连通,每个安装空间至少与三个通槽连通,架体中还设有若干环形槽,环形槽环绕在通槽的四周,环形槽中设有环状的弹性片,弹性片的四个外侧壁与环形槽的四个内侧壁连接,弹性片的上设有卡块,卡块的四个外壁与弹性片的四个内壁连接,弹性片与卡块能够将通槽密封,卡块与通槽滑动接触;所述第一壳体和第二壳体的四个外侧壁上均设有与卡块配合的卡槽。

4.根据权利要求3所述的装配式建筑内隔墙系统,其特征在于:还包括第三安装柱,第三安装柱包括第三壳体,第三壳体的两端设有第三防火板;第三壳体固定设置在安装空间中,且第三壳体上设有气管,气管与中空腔体连通,所述第三安装柱的其中一个第三防火板固定设置在第三壳体上且其上设有气孔,气孔中设有单向阀,另一个第三防火板上设有挡框,挡框与第三壳体的内壁滑动密封接触。

5.根据权利要求4所述的装配式建筑内隔墙系统,其特征在于:与挡框连接的第三防火板的内壁中设有磁铁。

6.根据权利要求3所述的装配式建筑内隔墙系统,其特征在于:还包括第三安装柱,第三安装柱包括第三壳体,第三壳体的两端设有第三防火板,第三壳体固定设置在安装空间中,且第三壳体的内部与中空腔体连通,其中一个第三防火板上设有气孔,气孔中设有进气阀门。

7.根据权利要求4-6中任意一项所述的装配式建筑内隔墙系统,其特征在于:所述第三安装柱位于架体的上部。

8.根据权利要求7所述的装配式建筑内隔墙系统,其特征在于:所述第三防火板采用不导磁的材料制成。

9.根据权利要求8所述的装配式建筑内隔墙系统,其特征在于:所述隔音棉为聚酯纤维隔音棉。

10.根据权利要求9所述的装配式建筑内隔墙系统,其特征在于:隔音棉的填充厚度大于2cm。
