1.一种化合物铅硼氧碘，其特征在于该化合物的化学式为Pb10O4(BO3)3I3，分子量为

2693.14，采用水热法制备，所得产物为晶体。

2.一种化合物铅硼氧碘非线性光学晶体，其特征在于该晶体的分子式为Pb10O4(BO3)

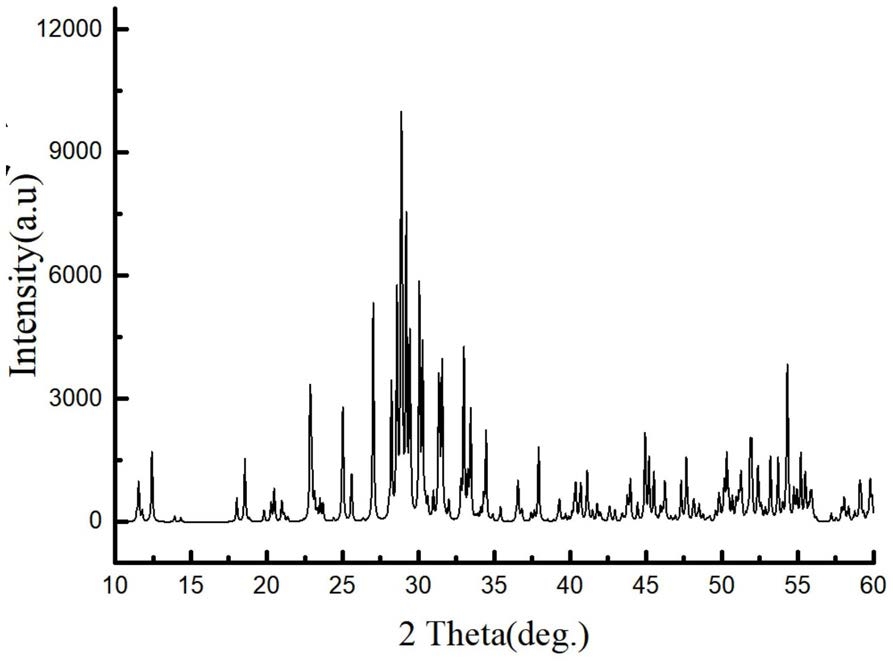

3I3 ，分子量 为269 3 .14 ，属于单 斜晶系 ，空间群为 Cc ，单 胞参数 为β＝115.658(1)°，Z＝4。

3.根据权利要求2所述的铅硼氧碘非线性光学晶体的制备方法，其特征在于采用水热法制备晶体，具体操作按下列步骤进行：a、将PbO加入到体积为25-125mL的高压反应釜的聚四氟乙烯内衬中，加入H3BO3，再加入KI，最后加入去离子水4-50mL，使其充分混合均匀，得到混合液，其中PbO、H3BO3和KI摩尔比为6-12:1-4:1-4；

b、将步骤a中的混合溶液加入矿化剂为PbF2、NH4I、KI和PbI2，搅拌均匀，得到混合液，其中矿化剂的加入量与步骤a中KI的摩尔比0-2.5:4；

c、将步骤b中混合溶液所在的聚四氟乙烯内衬的盖子旋紧，再装入相应的高压反应釜中，将反应釜活塞旋紧；

d、将步骤c中的高压反应釜放置在恒温箱内，升温至150-230℃，恒温一段时间，再冷却至室温；

e、打开高压反应釜，将含有晶体的溶液过滤，即得到透明的铅硼氧碘非线性光学晶体。

4.根据权利要求3所述的方法,步骤a中的PbO可替换为醋酸铅、氟化铅、溴化铅、氯化铅、硫酸铅、硝酸铅和草酸铅中的一种或多种。

5.根据权利要求3所述的方法,步骤a中的H3BO3可替换为氧化硼。

6.根据权利要求3所述的方法,步骤a中的KI可替换为碘化锂、碘化钙、碘化钡、碘化铯、碘化铵、碘化铷和碘化钠中的一种或多种。

7.根据权利要求3所述的方法，其特征在于步骤c中将溶液放在干净无污染的高压反应釜。

8.根据权利要求2所述的铅硼氧碘非线性光学晶体在制备倍频发生器、上或下频率转换器或光参量振荡器中的用途。
