专利号: 2019104530423
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

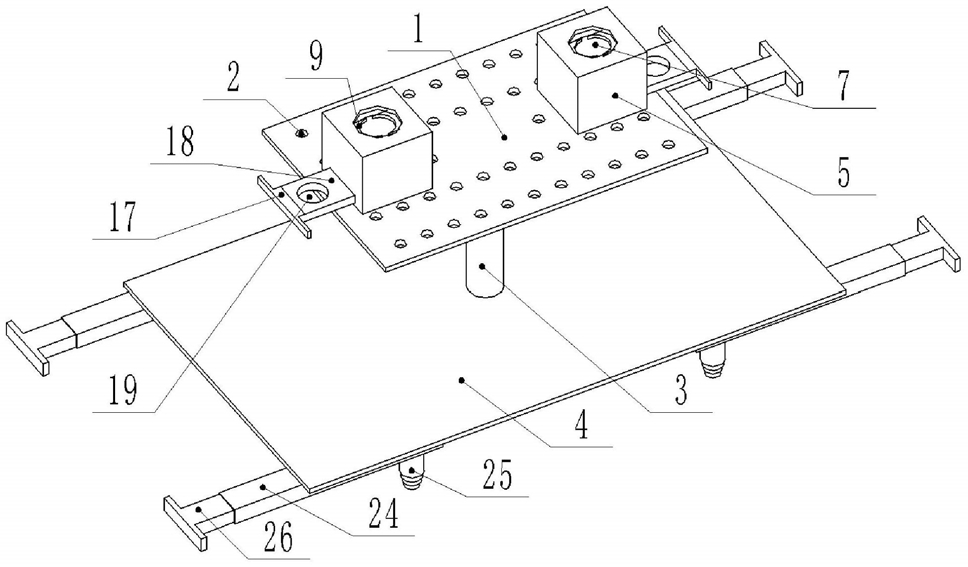

1.建筑防雷接地构件,其特征在于:包括连接件,连接件的上端面设有向内凹陷的圆柱形的凹槽,连接件的内壁中设有中空腔体,凹槽的上壁设有环形的第一横槽,第一横槽与中空腔体连通,第一横槽内滑动设有两个半环形的挡片,挡片上远离凹槽的一侧底部设有第一楔面,中空腔体内竖直滑动连接有两根顶杆,两个顶杆分别与两个挡片的第一楔面相抵,两个顶杆的下端面均设有第二楔面;凹槽的内侧壁底部设有贯穿凹槽的第二横槽,第二横槽与中空腔体连通,且第二横槽的一端延伸到连接件的外部,第二横槽中滑动连接有推块,推块上设有第一焊接块,第一焊接块能够与第二楔面相抵,第一焊接块采用锡铅焊料制成。

2.根据权利要求1所述的建筑防雷接地构件,其特征在于:所述第一焊接块上设有容纳钢筋的竖直孔。

3.根据权利要求2所述的建筑防雷接地构件,其特征在于:所述第一横槽的内壁上设有第一卡槽,第一卡槽中设有弹性件,弹性件上设有卡块,所述挡片上设有第二卡槽,卡块能够卡接到第二卡槽中。

4.根据权利要求3所述的建筑防雷接地构件,其特征在于:所述凹槽中设有筒状的第二焊接块,第二焊接块能够与钢筋过度配合。

5.根据权利要求4所述的建筑防雷接地构件,其特征在于:所述凹槽内设有第三横槽,第三横槽与中空腔体连通,第三凹槽上靠近中空腔体的一端密封设有弹性板,第三凹槽远离中空腔体的一端密封设有塑料层,第三凹槽中盛装有50℃环境下能够自燃的自燃颗粒;

所述顶杆上靠近弹性板的一侧设有能够挤压弹性板的压板。

6.根据权利要求1-5中任一项所述的建筑防雷接地构件,其特征在于:还包括底板,所述连接件设置在底板上。

7.根据权利要求6所述的建筑防雷接地构件,其特征在于:所述底板上设有若干螺纹孔,连接件螺纹连接在螺纹孔中。

8.根据权利要求7所述的建筑防雷接地构件,其特征在于:所述底板上可拆卸设有连接柱,连接柱的底部可拆卸设有接地板。

9.根据权利要求8所述的建筑防雷接地构件,其特征在于:所述接地板的底部设有抓地机构,所述抓地机构包括可伸缩的地爪。

10.根据权利要求9所述的建筑防雷接地构件,其特征在于:抓地机构还包括横杆中空,横杆内盛装有若干钢珠,横杆的一端中滑动设有推杆,横杆的另一端密封,地爪包括若干依次套接的伸缩筒,相邻两个伸缩筒可轴向相对滑动,最靠近横杆的伸缩筒与横杆连通,伸缩筒的内径大于钢珠的直径。
