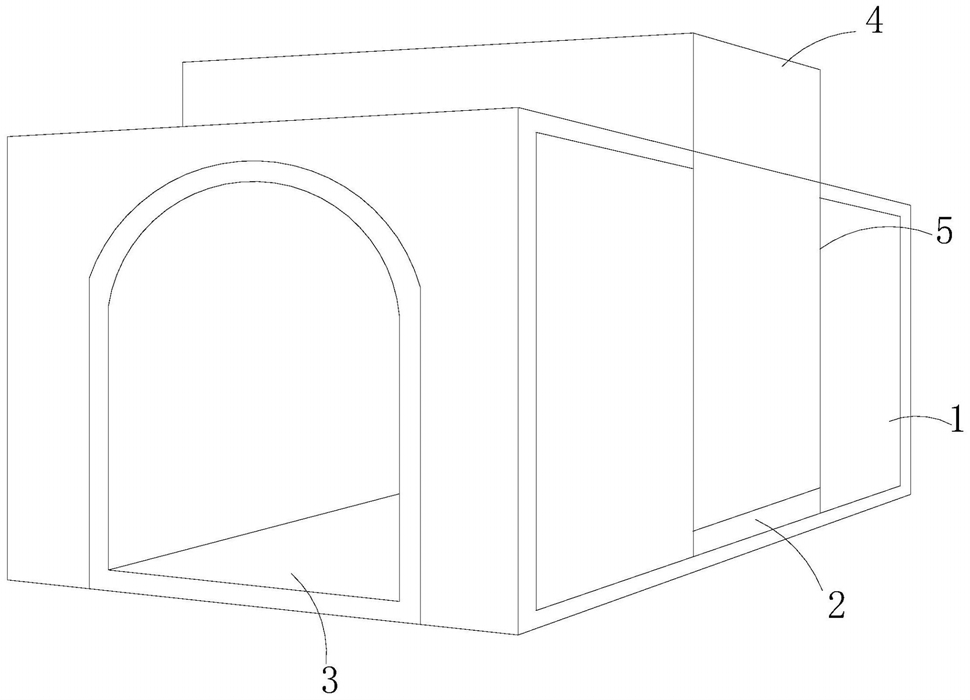

1.一种利用余热处理有机垃圾的隧道窑,其结构包括窑体(1)、加热装置(2)、窑口(3)、驱动装置(4)、勾旋滤水松动装置(5),其特征在于:
所述窑体(1)呈中空矩形结构,所述加热装置(2)设于窑体(1)内部下方,所述窑口(3)设于窑体(1)前端且呈一体化成型,所述驱动装置(4)设于窑体(1)中间上方,所述勾旋滤水松动装置(5)设于窑体(1)内部中间位置且与驱动装置(4)相连接。
2.根据权利要求1所述的一种利用余热处理有机垃圾的隧道窑,其特征在于:所述勾旋滤水松动装置(5)由勾旋驱动机构(6)、滤水松物机构(7)组成,所述勾旋驱动机构(6)上部与驱动装置(4)活动连接,所述滤水松物机构(7)均匀等距设于勾旋驱动机构(6)侧下方且通过电焊固定连接,所述勾旋驱动机构(6)由伸缩缸(a)、伸缩杆(b)、螺旋纹(c)、下钻尖端(d)组成,所述伸缩缸(a)上端与液压装置通过电焊相连接,所述伸缩缸(a)下端与伸缩杆(b)上端采用过渡配合,所述螺旋纹(c)设于伸缩杆(b)中下段且呈一体化成型结构,所述伸缩杆(b)的下端设有下钻尖端(d)。
3.根据权利要求1所述的一种利用余热处理有机垃圾的隧道窑,其特征在于:所述滤水松物机构(7)由杆架(e)、焊接环(f)、翻转架(g)、滤水松动结构(h)组成,所述杆架(e)上端通过焊接环(f)与伸缩杆(b)焊接,所述翻转架(g)设于杆架(e)中下端且通过旋转连接,所述滤水松动结构(h)设于翻转架(g)下端且焊接。
