专利号: 201910455110X
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

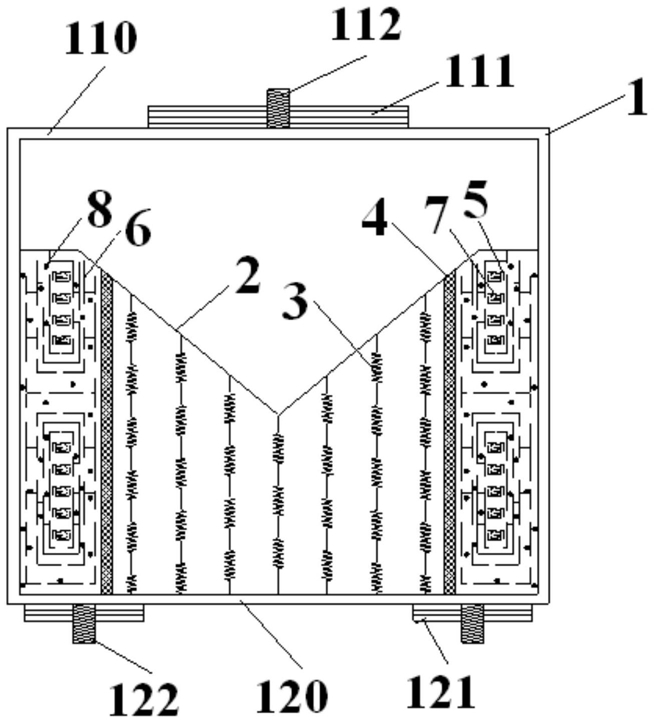

1.一种阻尼可调减振降噪装置,其特征在于,包括:阻尼盒(1)、高分子软板(2)和弹性部件(3);其中,所述阻尼盒(1)的顶板(110)中心通过螺栓固定有上固定板(111),所述阻尼盒(1)的底板(120)上对称通过螺栓固定有下固定板(121);

所述阻尼盒(1)内横向设置有高分子软板(2),所述高分子软板(2)的底端通过多个弹性部件(3)与所述阻尼盒(1)的底板(120)连接。

2.根据权利要求1所述的阻尼可调减振降噪装置,其特征在于,还包括复合网(4)、内减振体(5)和外减振体(6);其中,所述高分子软板(2)的底端左右两侧依次对称设置有复合网(4)和外减振体(6),所述外减振体(6)内设置有内减振体(5);

所述复合网(4)、内减振体(5)和外减振体(6)位于所述弹性部件(3)与所述阻尼盒(1)的侧板之间;所述内减振体(5)和外减振体(6)的表面分别设置有阻尼层。

3.根据权利要求2所述的阻尼可调减振降噪装置,其特征在于,还包括内耗能球(7)和外耗能球(8);所述内耗能球(7)设置于所述内减振体(5)内,所述外耗能球(8)设置于所述外减振体(6)内。

4.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述弹性部件(3)为金属弹簧、橡胶、橡胶复合弹簧、板簧。

5.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述高分子软板(2)与所述阻尼盒(1)的侧板粘结,所述弹性部件(3)和复合网(4)的上端分别与所述高分子软板(2)粘结,所述弹性部件(3)和复合网(4)的下端分别与所述阻尼盒(1)的底板(120)固定连接;所述内减振体(5)和外减振体(6)分别与所述阻尼盒(1)的侧板固定连接。

6.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述阻尼盒(1)的截面形状为圆形、椭圆形、多边形。

7.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述高分子软板(2)为等厚或不等厚的单层或多层结构。

8.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述复合网(4)为等厚或不等厚的单层或多层结构。

9.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述内减振体(5)和外减振体(6)分别为规则或不规则布置的弯绕型板。

10.根据权利要求3所述的阻尼可调减振降噪装置,其特征在于,所述阻尼盒(1)的材料为金属或非金属,所述高分子软板(2)的材料为橡胶,所述复合网(4)的材料为金属、橡胶,所述耗能球和外耗能球(8)为多层夹软质材料金属或非金属,所述阻尼层的材料为软质橡胶。
