专利号: 2019104562320
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

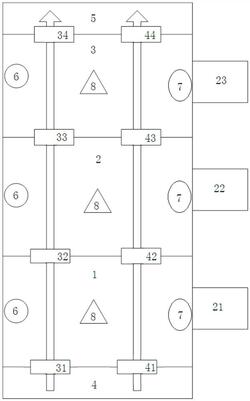

1.用于光传输特性测量的海雾模拟装置,其特征是:包括下层池体(1)、中层池体(2)以及上层池体(3),所述下层池体(1)的下部安装有光发射装置(4),下层池体(1)外部设置有盐雾发生装置(21),在下层池体(1)内部产生设定浓度的以盐晶颗粒为内核的水雾粒子作为传输介质;所述中层池体(2)外部设置有水雾发生装置(22),在中层池体(2)的内部产生设定浓度的水粒子作为传输介质;所述上层池体(3)的上部安装有光接收测试设备(5),上层池体(3)外部设置有气溶胶发生装置(23),在上层池体(3)的内部产生大气气溶胶粒子作为传输介质;

所述下层池体(1)、中层池体(2)以及上层池体(3)的顶部和底部均开设有一组以上光学窗口,且各层池体之间的光学窗口相对齐;

所述下层池体(1)、中层池体(2)以及上层池体(3)内均设置有气体检测装置(6)、气体循环装置(7)以及温湿度控制装置(8);

所述下层池体(1)、中层池体(2)以及上层池体(3)的侧壁上均设置有检修门、观察窗口以及设备窗口,内侧壁上涂有光吸收涂料;

每组光学窗口玻璃可透过特定波长的光;

所述光接收测试设备(5)包括光谱仪、光功率计、偏振态测量仪或成像相机;

所述气体检测装置(6)为粉体采样仪器、能见度测试仪器、气体浓度测试仪器或激光颗粒粒径测试仪器。

2.一种模拟海雾环境下的光传输特性测试方法,其特征是:应用如权利要求1所述的用于光传输特性测量的海雾模拟装置,其测试方法包括以下步骤,步骤一、实验环境准备

清洗各层池体内部及光学窗口,并对装置内部电子器件进行检测;通过温湿度控制装置(8)检测和调节各层池体内温度和湿度;

步骤二、模拟气体发生

设定盐雾发生装置(21)的介质浓度,向下层池体(1)内部填充以盐晶颗粒为内核的水雾粒子作为传输介质;设定水雾发生装置(22)的介质浓度,向中层池体(2)的内部填充水雾粒子作为传输介质;设定气溶胶发生装置(23)的介质浓度,向上层池体(3)的内部填充大气气溶胶粒子作为传输介质;

步骤三、气体状态监控

通过气体检测装置(6)测量和监测各层池体内气体浓度、颗粒粒径、能见度;通过控制盐雾发生装置(21)、水雾发生装置(22)、气溶胶发生装置(23)以及气体循环装置(7),保持稳定的气体介质浓度;通过温湿度控制装置(8),调节和保持池体内温度和湿度;

步骤四、光传输特性测试

光发射装置(4)通过光源和光学组件发射特定波长的测试光;测试光透过下层池体(1)、中层池体(2)以及上层池体(3)上的光学窗口,被光接收测试设备(5)所接收,并测试模拟海雾环境下测试光的光谱、能量、偏振并获取光学图像;

步骤五、循环测试

重复步骤二至步骤四,重新设定各层池体的气体参数、介质浓度和环境温湿度,获得模拟海雾环境下测试光光谱、能量、偏振并获取光学图像;

步骤六、测试实验结束

所述步骤五循环测试结束后,关闭光发射装置(4)、光接收测试设备(5)、气体检测装置(6)、气体发生装置以及温湿度控制装置(8),通过气体循环装置(7)排空气体后,关闭气体循环装置(7);清理各层池体内部及光学窗口。
