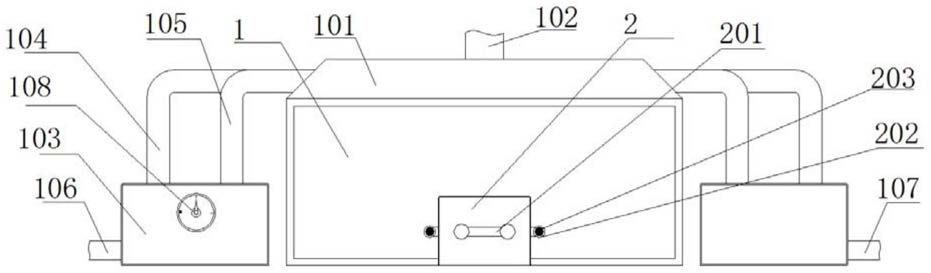

1.一种矮烟罩用的余热回收装置，其特征在于：包括矮烟罩底座，所述矮烟罩底座前端面的中间位置处设置有进料门板，所述矮烟罩底座顶面的位置处设置有矮烟罩盖板，所述矮烟罩盖板顶面的中间位置处设置有排烟管，所述矮烟罩底座左、右两侧面的位置处设置有储水箱，两个所述储水箱之间的位置处设置有过水管和回流管，位于左侧的所述储水箱左侧面靠近底部的位置处设置有进水管，位于右侧的所述储水箱右侧面靠近底部的位置处设置有出水管；

位于左侧和位于右侧的所述储水箱的材质均为不锈钢；位于左侧和位于右侧的所述储水箱表面均喷涂有防腐隔热涂料；

所述防腐隔热涂料，按重量份计，由下述原料制备而成：苯丙乳液90-100份、磷酸锌铝

8-18份、改性蛭石粉10-20份、空心玻璃微珠15-25份、硅酸铝纤维5-10份、珍珠岩5-10份、分散剂0.5-1.5份、防霉剂0.4-1份、成膜助剂2-8份、流平剂0.1-0.4份、消泡剂0.1-0.5份、增稠剂1-4份、乙二醇2-6份、水10-30份；

所述改性蛭石粉由下述方法制备：将蛭石粉在微波功率为400-700W、微波频率为2400-

2500MHz条件下微波处理8-15min，接着将微波处理后的蛭石粉浸泡于质量浓度为0.5-

1.5mol/L磷酸水溶液中在超声功率为300-500W、超声频率为25-45kHz条件下超声处理50-

80min，所述微波处理后的蛭石粉、磷酸水溶液的质量比为1：(5-15)，然后离心分离，弃上清液将沉淀烘干，得到磷酸处理的蛭石粉；将磷酸处理的蛭石粉、三乙醇胺、水按质量比为1：(0.05-0.1)：(1-2)混合，然后加入磷酸处理的蛭石粉重量5-12％的十二烷基磺酸钠以转速为300-900r/min搅拌10-20min，然后加入磷酸处理的蛭石粉重量6-10倍的0.05-0.1mol/L氢氧化钠水溶液以转速为300-900r/min搅拌5-10min，得到混合液；将混合液在温度为40-

55℃、转速为100-200r/min搅拌下滴加磷酸处理的蛭石粉重量4-9％正硅酸乙酯乙醇溶液，所述正硅酸乙酯乙醇溶液中正硅酸乙酯的体积分数为20-30％，滴加完毕后继续在温度为

50-65℃、转速为100-200r/min搅拌25-40min，然后离心分离，弃上清液将沉淀烘干，得到改性蛭石粉。

2.根据权利要求1所述的矮烟罩用的余热回收装置，其特征在于：位于左侧的所述储水箱内侧的位置处设置有驱动水泵，所述驱动水泵与所述过水管相对设置。

3.根据权利要求1所述的矮烟罩用的余热回收装置，其特征在于：位于左侧的所述储水箱前端面的位置处设置有温度表。

4.根据权利要求1所述的矮烟罩用的余热回收装置，其特征在于：所述进料门板前端面的中间位置处设置有操作手柄，所述进料门板左右两侧面的中间位置处设置有固定套管，所述矮烟罩底座前端面的位置处设置有配合所述固定套管的固定杆，所述固定套管沿所述固定杆前后移动。

5.根据权利要求1所述的矮烟罩用的余热回收装置，其特征在于：所述过水管与所述回流管底面中间的位置处均设置有吸热装置，所述吸热装置包括吸热外管，所述吸热外管内侧中间位置处设置有支撑过渡管，所述支撑过渡管与所述吸热外管之间的位置处设置有连接管，所述连接管表面的位置处设置有与所述过水管、所述回流管连接的换水管。

6.根据权利要求1所述的矮烟罩用的余热回收装置，其特征在于：所述增稠剂由下述方法制备：将香豆素改性的聚氨酯增稠剂和/或含C＝C双键的多支化聚氨酯缔合型增稠剂加入1,3-丙二醇-水混合溶液中混合均匀即得；所述1,3-丙二醇-水混合溶液中1,3-丙二醇、水的质量比为1：(2-3)。

7.根据权利要求6所述的矮烟罩用的余热回收装置，其特征在于：所述增稠剂由下述方法制备：将香豆素改性的聚氨酯增稠剂和含C＝C双键的多支化聚氨酯缔合型增稠剂加入1,

3-丙二醇-水混合溶液中混合均匀即得；所述1,3-丙二醇-水混合溶液中1,3-丙二醇、水的质量比为1：(2-3)。

8.根据权利要求7所述的矮烟罩用的余热回收装置，其特征在于：所述香豆素改性的聚氨酯增稠剂、含C＝C双键的多支化聚氨酯缔合型增稠剂、1,3-丙二醇-水混合溶液的质量比为1：(1.5-2.5)：(2.5-3.5)。
