1.一种CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于：包括以下步骤：S1、分别配制铜盐溶液和碱液；

S2、取酵母加入水中培养，培养结束后将其加入至所述铜盐溶液中，再将二者的混合溶液加入至所述碱液中，得到混合液；

S3、所述混合液加热反应得到反应液；所述混合液加热反应为将所述混合液置于微波反应器中加热进行反应，加热温度为70℃～90℃；所述混合液加热反应的时间为4min～

8min；

S4、将所述反应液干燥后煅烧并冷却至室温，然后再次煅烧，即可得到所述CuO/Cu2O/Cu三元复合材料。

2.根据权利要求1所述的CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于，所述步骤S2中，所述酵母与水的质量体积比为0.05g/ml～0.15g/ml，培养后溶液中酵母细胞的浓度

6 7

为10～10个/ml。

3.根据权利要求1所述的CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于，所述酵母在水中的培养时间为30min～45min。

4.根据权利要求1～3任意一项所述的CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于，所述铜盐溶液与所述碱液的物质的量浓度之比为1：1～4。

5.根据权利要求1～3任意一项所述的CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于，所述步骤S4具体为：将所述反应液干燥后在250℃～350℃煅烧0.5h～1h，冷却至室温，然后在450℃～550℃再次煅烧0.5h～1h，冷却后得到所述CuO/Cu2O/Cu三元复合材料。

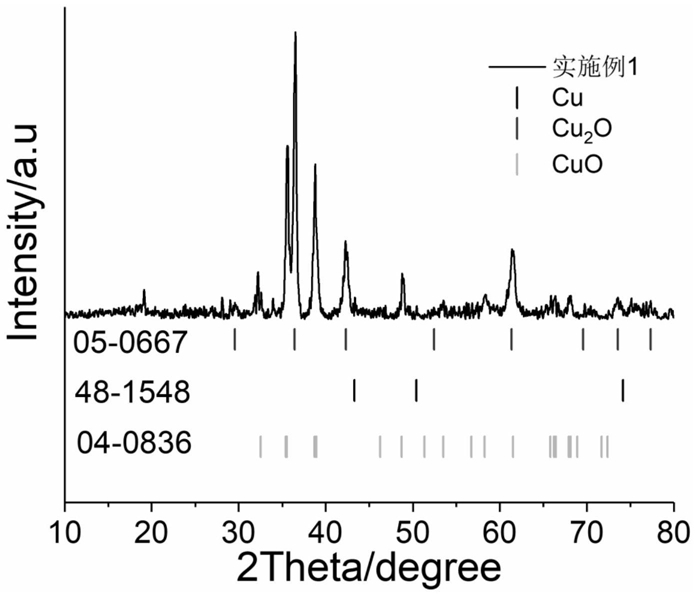

6.根据权利要求1～3任意一项所述的CuO/Cu2O/Cu三元复合材料的制备方法，其特征在于，所述制备方法制备得到的三元复合材料颗粒大小为50nm～100nm。
