专利号: 2019104568030
申请人: 新乡医学院
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-03-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

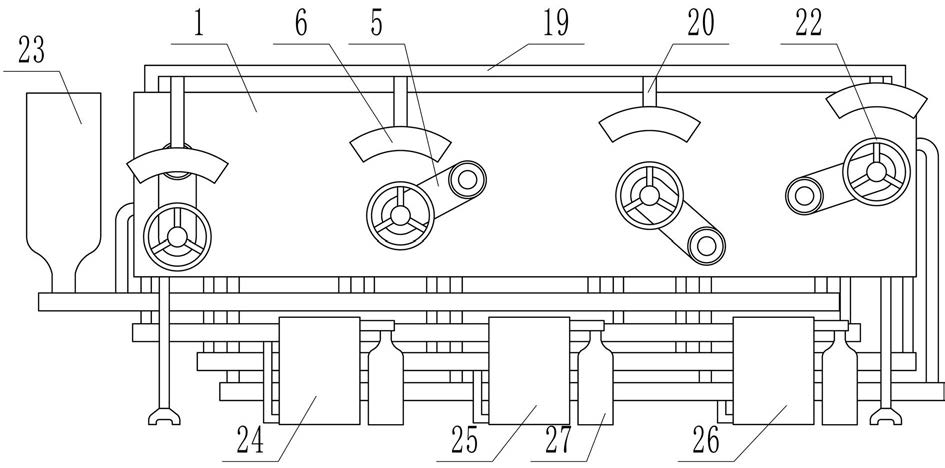

1.一种细胞培养采样装置,包括一个密闭的培养箱(1),其特征在于,所述培养箱(1)内从左到右依次间隔均布有多组取样单元,多组取样单元在培养箱(1)内的高度从左到右依次递增,每组取样单元包括一个两端分别贯穿并伸出培养箱(1)前后侧壁的圆管(2),圆管(2)可自转且圆管(2)置于培养箱(1)内部分的管壁上设有轴向通槽(3),圆管(2)置于培养箱(1)内部分的外侧同轴固定有一个弧顶朝下的优弧形板(4),圆管(2)可在优弧形板(4)内贴壁转动,圆管(2)的前端设有一个L形管(5),L形管(5)的竖管端与其连通且竖管端沿通槽(3)方向布置,L形管(5)的上方同轴设有一个弧顶朝上的劣弧形板(6),L形管(5)转动其横管端与劣弧形板(6)接触后,L形管(5)横管端被封堵,圆管(2)的后端固定有一个转盘(7),转盘(7)外圆面上设有一个与圆管(2)连通的第一通孔(8),转盘(7)的外侧同轴安装有一个圆环(9),圆环(9)内缘面与转盘(7)外缘面贴壁滑动连接,圆环(9)上圆周均布有四个第二通孔(10),四个第二通孔(10)中从位于右上端的第二通孔(10)开始,顺时针依次连接有高压气源(23)、消毒水源(24)、清水源(25)和细胞营养液源(26)。

2.根据权利要求1所述的一种细胞培养采样装置,其特征在于,每两个相邻的所述取样单元之间设有一个搅拌轴(11),搅拌轴(11)的一端置于培养箱(1)内且圆周均布有多个搅拌杆(12),另一端置于培养箱(1)的外部并同轴固定有带轮(13),多个带轮(13)经皮带连接,位于最左端的带轮(13)上方同轴固定有第一锥齿轮(14),第一锥齿轮(14)的上方啮合有经电机驱动的第二锥齿轮(15)。

3.根据权利要求1所述的一种细胞培养采样装置,其特征在于,所述L形管(5)的横管内设有一个可在其内部贴壁滑动的厚壁管(16),厚壁管(16)的前端为球面,后端固定有一个压簧(17),压簧(17)的一端固定在厚壁管(16)上,另一端固定在L形管(5)的内壁上,厚壁管(16)的后侧同轴固定有一个柱塞(18),柱塞(18)外直径与厚壁管(16)内直径相同。

4.根据权利要求1所述的一种细胞培养采样装置,其特征在于,多个所述劣弧形板(6)的上方设有一个固定在培养箱(1)上的固定杆(19),固定杆(19)上设有多个与劣弧形板(6)一一对应的L形杆(20),L形杆(20)的横杆端与固定杆(19)连接,竖杆端与其对应的劣弧形板(6)固定连接。

5.根据权利要求3所述的一种细胞培养采样装置,其特征在于,所述劣弧形板(6)与厚壁管(16)接触的端面上设有可供厚壁管(16)滑动的弧形槽(21)。

6.根据权利要求1所述的一种细胞培养采样装置,其特征在于,每个所述圆管(2)的前端同轴固定有一个拨轮(22),拨轮(22)转动可驱动圆管(2)和L形管(5)绕拨轮(22)轴线转动。

7.根据权利要求1所述的一种细胞培养采样装置,其特征在于,所述消毒水源(24)、清水源(25)和细胞营养液源(26)的承载箱体上连接有可为其提供压力的压力瓶(27)。
