专利号: 2019104597866
申请人: 江苏三辉环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于新闻稿件对比审核的辅助装置,包括有底板(1)、磁铁(3)、盖板(4)和铁块(6),底板(1)前侧面左右两侧对称式的开有可使新闻稿件放置的第一凹槽(2)内,磁铁(3)为两个,分别安装于底板(1)前面下部左右两侧,底板(1)顶部通过合页连接有盖板(4),盖板(4)底部前侧左右两侧对称式的固接有与磁铁(3)配合的铁块(6),盖板(4)左右两侧对称式的开有可查看新闻稿件的开口(5),其特征是,还包括有活动板(8)、滑块(10)、卡杆(12)、第一弹簧(13)和调节装置(15),盖板(4)左右两侧面中部开有起导向作用的竖直滑槽(7),左侧竖直滑槽(7)右侧与右侧竖直滑槽(7)左侧都均匀间隔的开有多个卡槽(14),竖直滑槽(7)内滑动式的设有滑块(10),滑块(10)与竖直滑槽(7)滑动配合,左右两侧滑块(10)内侧面中部开有导槽(11),卡杆(12)位于导槽(11)内,卡杆(12)内端位于卡槽(14)内,卡杆(12)外端与导槽(11)内侧之间连接有第一弹簧(13),活动板(8)为两个,分别安装于左右两侧滑块(10)底部,活动板(8)位于开口(5)前侧,左右两侧活动板(8)内侧面之间设有调节装置(15),左侧活动板(8)右侧与右侧活动板(8)左侧都开有可对新闻稿件审核的一字孔(9);调节装置(15)包括有卡块(152)、拨杆(154)和第二弹簧(155),右侧活动板(8)左侧面中部开有起导向作用的第二凹槽(151),卡块(152)位于第二凹槽(151)内,卡块(152)右侧面中部与第二凹槽(151)右侧中部之间连接有第二弹簧(155),右侧活动板(8)底部左侧开有导向孔(153),拨杆(154)安装于卡块(152)底部右侧,拨杆(154)位于导向孔(153)内,左侧活动板(8)右侧面开有卡孔(156),卡块(152)位于卡孔(156)内与其配合;还包括有移动装置(16),移动装置(16)包括有横杆(161)、转杆(162)、螺纹杆(163)、套筒(165)、导杆(166)、固定板(167)、活动块(168)和限位块(169),导杆(166)为两个,分别安装于左右两侧固定板(167)顶部中间,套筒(165)套在导杆(166)上,可对套筒(165)限位的限位块(169)为两个,分别安装于导杆(166)顶端,左侧套筒(165)外右侧面上部与右侧套筒(165)外左侧面上部都安装有横杆(161),右侧横杆(161)内端中部开有螺纹孔(164),螺纹杆(163)位于螺纹孔(164)内,转杆(162)转动式的安装于左侧横杆(161)内端中部,转杆(162)右端与螺纹杆(163)左端固定连接,活动块(168)为两个,分别位于左右两侧一字孔(9)内,活动块(168)前侧面与固定板(167)后侧面固定连接。

2.如权利要求1所述的一种用于新闻稿件对比审核的辅助装置,其特征是,还包括有导

向块(18)、第三弹簧(19)和滚轮(20),活动块(168)顶部与底部前侧都开有导向槽(17),导向块(18)位于导向槽(17)内,上方导向块(18)底部与上方导向槽(17)底部之间连接有第三弹簧(19),下方导向块(18)顶部与下方导向槽(17)顶部之间也连接有第三弹簧(19),可使活动块(168)移动平稳的滚轮(20)为两个,分别转动式的安装于上下两侧导向块(18)外端,一字孔(9)顶部与底部中间都开有起导向作用的水平滑槽(21),滚轮(20)位于水平滑槽(21)内与其配合。

3.如权利要求2所述的一种用于新闻稿件对比审核的辅助装置,其特征是,还包括有推

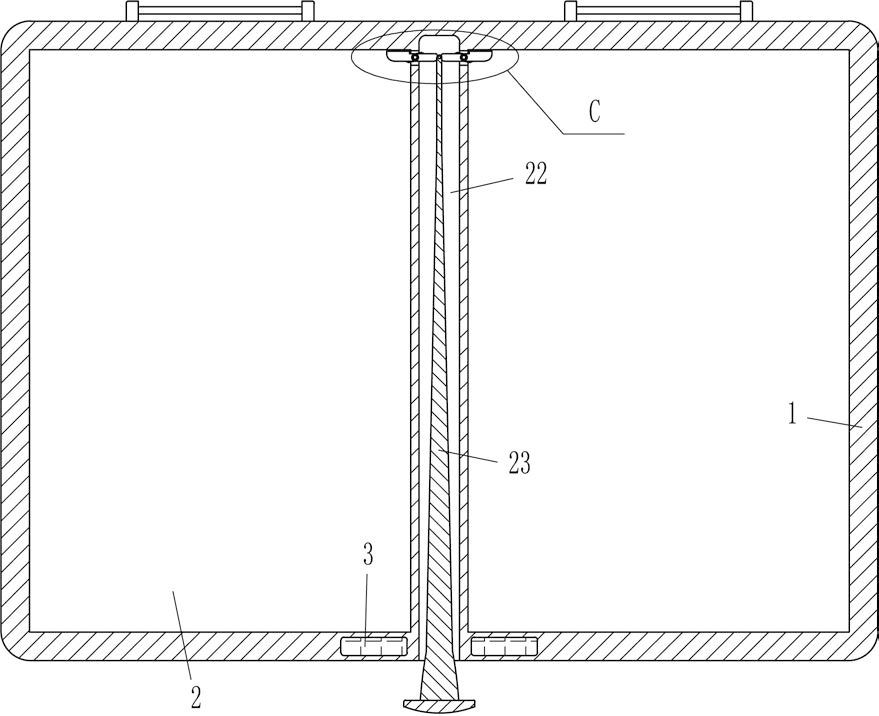

杆(23)、压块(25)和扭力弹簧(26),底板(1)底部中间开有第一通孔(22),推杆(23)位于第一通孔(22),第一通孔(22)左右两侧上部都开有第二通孔(24),第二通孔(24)与第一凹槽(2)内连通,可将新闻稿件压紧的压块(25)为两个,分别铰接在左右两侧第二通孔(24)中部,压块(25)与第二通孔(24)的铰接处设有扭力弹簧(26),左右两侧压块(25)内端与推杆(23)顶端铰接连接。
