1.一种对乙酸气体高灵敏度、高选择性和低检出限的G-MgGa2O4复合材料，其特征在于，该复合材料由石墨烯和MgGa2O4纳米颗粒组成，石墨烯所占的质量百分比为0.01-1.00wt％；

所述G-MgGa2O4复合材料在室温下对100ppm乙酸灵敏度达到360以上，并且在相同的工作温度下对100ppm乙醇、丙酮、甲醛、三甲胺、乙醛、氨气、苯、甲苯的灵敏度均低于1.5，该复合材料对乙酸检测限低至1ppb；

所述G-MgGa2O4复合材料采用水热法制备，具体制备步骤是：

按质量百分比称取一定量的石墨烯放于烧杯中，并加入20-30mL去离子水，超声分散6-

8小时；然后再按1：2的物质的量比称取MgCl2·6H2O和Ga(NO3)3·xH2O放入上述烧杯中，充分搅拌使其完全溶解，边搅拌边向上述混合液中缓慢滴加3mol/L的NaOH溶液，使得pH值为

8.00-11.00，将混合溶液搅拌30min后，转移到50mL反应釜中，将其在190-220℃下反应10-

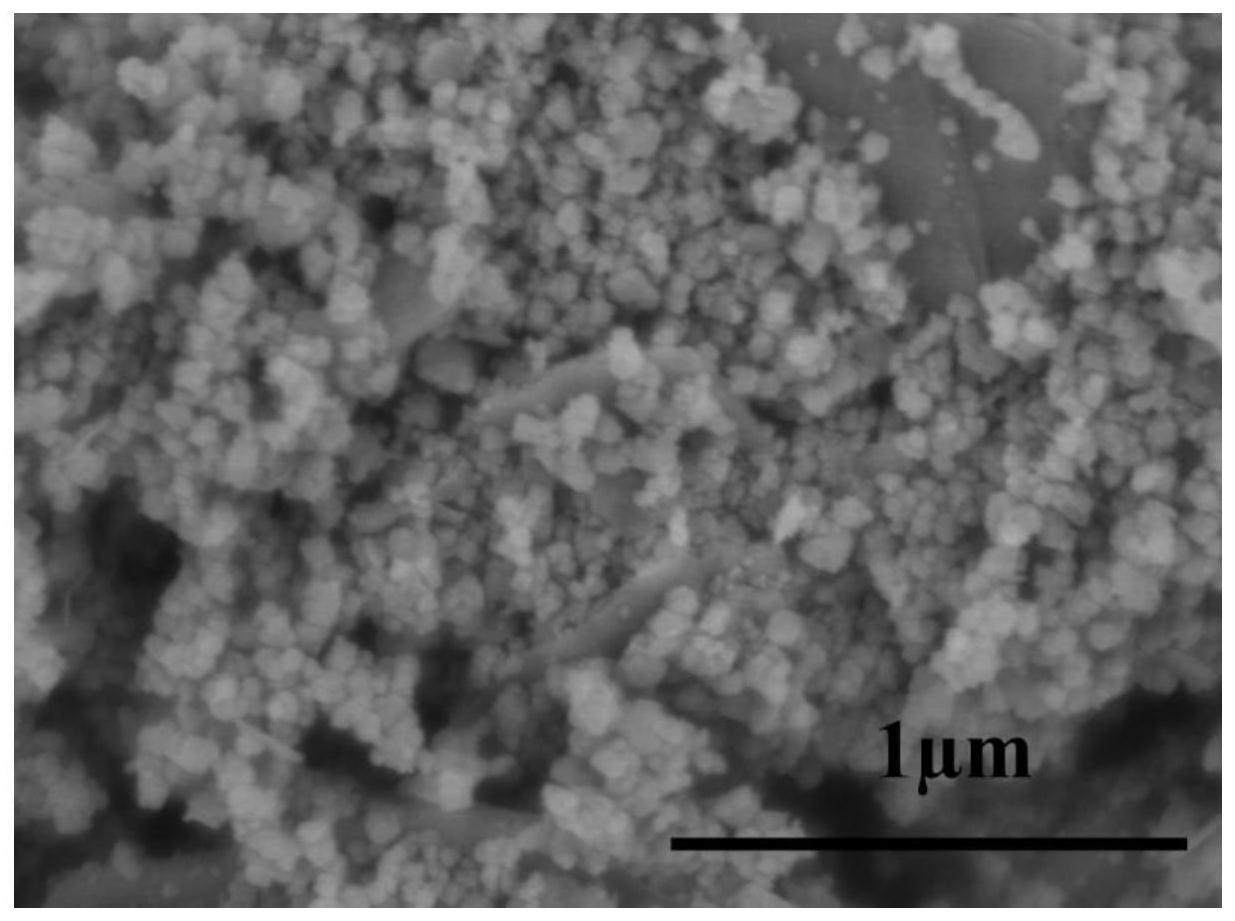

22h，产物使用去离子水和无水乙醇进行洗涤，洗涤后的沉淀物放入烘箱在80℃下烘12h，即得到G-MgGa2O4复合材料。

2.如权利要求1所述的G-MgGa2O4复合材料，其特征在于，所述石墨烯所占的质量百分比为0.05wt％。

3.如权利要求1所述的G-MgGa2O4复合材料作为乙酸气体敏感材料制作的气体传感器。
