专利号: 2019104601912
申请人: 广州市帝东环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

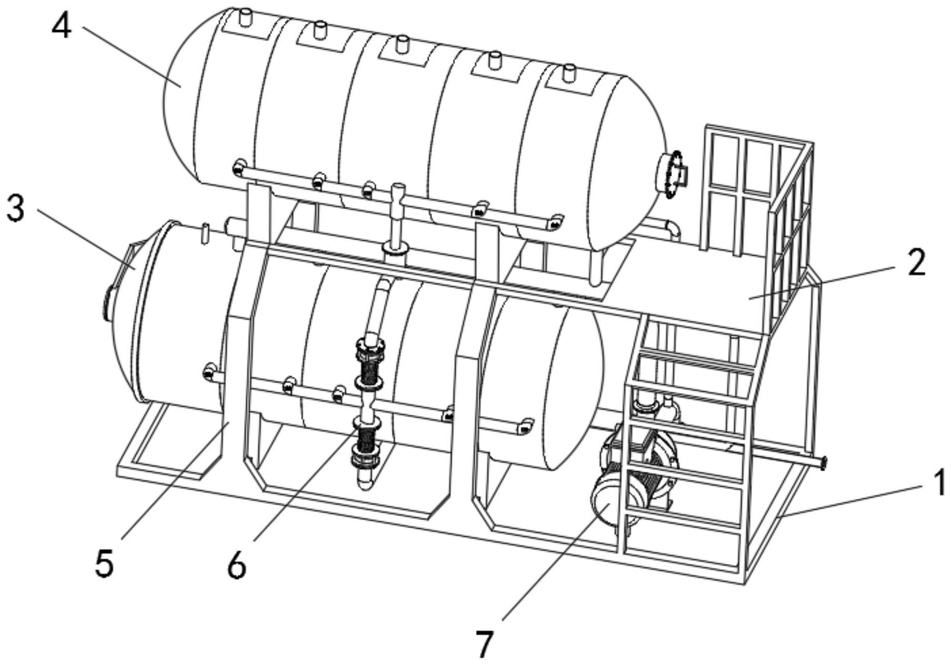

1.一种燃烧生物质燃料的环保型锅炉,包括固定安装在底架(1)上的炉体(3)以及固定安装在二层架(2)上的气体回收箱(4),所述二层架(2)焊接在底架(1)顶部,其特征在于,所述底架(1)上安装有外部液压泵(7),所述外部液压泵(7)顶部连接有第一横管(11)、第二横管(12),所述炉体(3)与气体回收箱(4)之间连接有排气组件(6),所述炉体(3)与气体回收箱(4)内部均设置有若干个由封板(23)划分出的仓体(21),每个所述封板(23)两端均安装有内滑轮(25),所述内滑轮(25)嵌入位于仓体(21)两侧内壁上的内滑槽(22)内部,所述封板(23)一端连接有位于仓体(21)外壁上的牵引杆(24),所述炉体(3)顶部安装有若干个与仓体(21)相对应且接入仓体(21)内部的炉内气压检测仪(8),所述气体回收箱(4)顶部设置有若干个与仓体(21)相对应的顶盖(9),且每个所述顶盖(9)上均安装有一个接入仓体(21)内部的箱内气压检测仪(10);

所述排气组件(6)中部安装有吸气泵(15),所述吸气泵(15)通过一根管道与位于气体回收箱(4)外壁上的第二外接管(14)相连接,且所述吸气泵(15)通过两根管道与位于炉体(3)两侧外壁上的第一外接管(13)相连接,所述第一外接管(13)、第二外接管(14)上均连接有若干个均匀分布的双通管(16),每个所述双通管(16)与第一外接管(13)、第二外接管(14)之间的连接处均安装有阀门,位于所述炉体(3)外壁上的双通管(16)一端导入炉体(3)内部,位于气体回收箱(4)外壁上的双通管(16)一端导入气体回收箱(4)内部,所述炉体(3)对应第一外接管(13)的两侧内壁、所述气体回收箱(4)对应第二外接管(14)的内壁上均安装有若干个内部液压泵(17),所述内部液压泵(17)的位置与双通管(16)的位置对应,每个所述内部液压泵(17)侧壁上均连接有一根内部液压伸缩杆(18),所述内部液压伸缩杆(18)一端连接有管头(19),所述管头(19)通过连接管(20)与双通管(16)相连接;

所述第一横管(11)、第二横管(12)相邻的侧壁上均设置有底滑槽(26),所述底滑槽(26)内部安装有与滑板(28)相连接的滑珠(29),每个所述滑板(28)侧壁上均连接有一个外部液压伸缩杆(27),所述外部液压伸缩杆(27)通过管道与外部液压泵(7)相连接,每个所述滑板(28)均与一个对应位置的牵引杆(24)相连接。

2.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述炉体(3)与气体回收箱(4)之间设置有位于二者两侧的保护架(5),且炉体(3)与气体回收箱(4)通过保护架(5)分别固定在底架(1)、二层架(2)上。

3.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述第一外接管(13)位于炉体(3)底部侧壁上,所述第二外接管(14)位于气体回收箱(4)底部侧壁上。

4.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述管头(19)通过内部液压伸缩杆(18)与仓体(21)内壁之间活动连接。

5.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述封板(23)通过牵引杆(24)、滑板(28)、外部液压伸缩杆(27)与仓体(21)内壁之间滑动连接,且封板(23)的滑动方向与内滑槽(22)方向相同。

6.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述封板(23)在滑动时,仓体(21)的容积随之改变,且炉体(3)内部仓体(21)的数量与气体回收箱(4)内部仓体(21)的数量相对应。

7.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,所述吸气泵(15)的进气管道与炉体(3)相连接、排气管道与气体回收箱(4)相连接时,炉体(3)内部气体送往气体回收箱(4),所述吸气泵(15)的进气管道与气体回收箱(4)相连接、排气管道与炉体(3)相连接时,气体回收箱(4)内部气体回送给炉体(3)。

8.根据权利要求1所述的一种燃烧生物质燃料的环保型锅炉,其特征在于,该种环保型锅炉的使用方法,具体步骤为:

步骤一:首先打开气体回收箱(4)每个仓体(21)顶部的顶盖(9),往每个仓体(21)内部放入对应所需净化气体处理所需的处理部件以及处理原料,在需要对炉体(3)内部气体进行净化时,先将吸气泵(15)的进气管道与炉体(3)相连接、排气管道与气体回收箱(4)相连接时,使得炉体(3)内部气体送往气体回收箱(4),将炉体(3)内部对应仓体(21)侧壁上双通管(16)的阀门、与炉体(3)的仓体(21)相对应的气体回收箱(4)内部对应仓体(21)侧壁上双通管(16)的阀门打开,其余阀门全部关闭,利用吸气泵(15)将炉体(3)的仓体(21)内部需要净化处理的气体送入对应的气体回收箱(4)的仓体(21)内部;

步骤二:管头(19)在抽取气体时,通过内部液压泵(17)驱动内部液压伸缩杆(18)伸缩,管头(19)在伸缩的过程中能够从炉体(3)内部仓体(21)的底部往上运动来逐渐将仓体(21)内部不同高度位置的所有气体均抽入气体回收箱(4)的对应仓体(21)内部,对应种类的气体在对应的气体回收箱(4)仓体(21)内部进行净化处理;

步骤三:每个仓体(21)顶部的气压检测仪实时检测炉体(3)、气体回收箱(4)内部的内部气压,当仓体(21)内部气压过高或者过低时,通过外部液压泵(7)驱动对应的外部液压伸缩杆(27)伸缩,利用外部液压伸缩杆(27)的伸缩来带动滑板(28)沿着底滑槽(26)滑动,从而带动牵引杆(24)连带着封板(23)沿着内滑槽(22)滑动,利用对仓体(21)容积进行调节的方式调整仓体(21)内部气压;

步骤四:最终,在气体导入气体回收箱(4)内部完成净化处理后,由于气体回收箱(4)内部气体仍携带大量热量,并且气体已经经过净化处理,此时,通过将吸气泵(15)的进气管道与气体回收箱(4)相连接、排气管道与炉体(3)相连接时,吸气泵(15)将气体回收箱(4)内部气体抽回炉体(3)内部进行余热利用。
