1.一种竹木质材料改性方法，其特征在于：在20KV～60KV高压静电场作用下，对上、下两端面贴合有银板(2)的竹木质板材本体(1)进行高压静电处理。

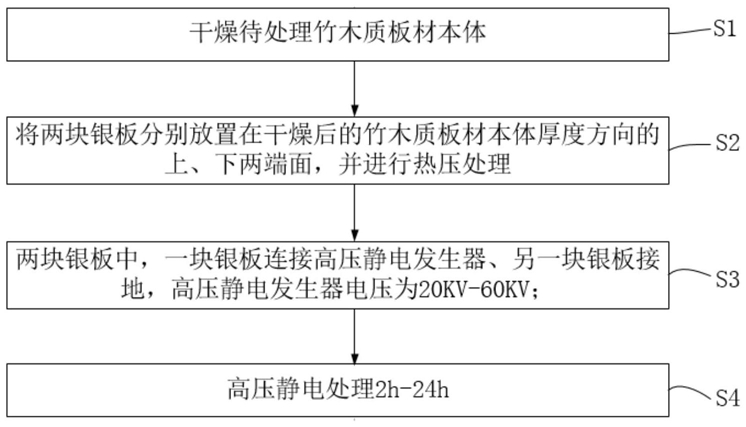

2.根据权利要求1所述的一种竹木质材料改性方法，其特征在于，包括：S1、干燥待处理竹木质板材本体(1)；

S2、将两块银板(2)分别放置在干燥后的所述竹木质板材本体(1)厚度方向的上、下两端面，并进行热压处理；

S3、两块所述银板(2)中，其中一块所述银板(2)连接高压静电发生器、另一块所述银板(2)接地，所述高压静电发生器电压为20KV～60KV；

S4、高压静电处理2h～24h。

3.根据权利要求2所述的一种竹木质材料改性方法，其特征在于：待处理的竹木质板材本体(1)经过步骤S1干燥后，终含水率为8±3％。

4.根据权利要求2所述的一种竹木质材料改性方法，其特征在于：对步骤S1干燥处理后的竹木质板材本体(1)表面进行砂光处理，砂光量为0.3mm～0.5mm。

5.根据权利要求2或4所述的一种竹木质材料改性方法，其特征在于：步骤S2中，热压处理温度不高于150℃，热压时板面压力为0.1MPa～0.5MPa。

6.根据权利要求2所述的一种竹木质材料改性方法，其特征在于：经过步骤S3高压静电处理后的竹木质板材本体(1)，将两块所述银板(2)连接方式对调，继续进行高压静电处理。

7.根据权利要求2所述的一种竹木质材料改性方法，其特征在于：所述银板(2)的厚度不小于0.5mm，且含银量不小于92.5％；所述银板(2)的截面尺寸不小于所述竹木质板材本体(1)的截面尺寸。

8.一种竹木质板材，其特征在于：所述板材沿板材厚度方向依次包括纳米银元素渗透层(3)、竹木质板材本体(1)和纳米银元素沉积层(4)/纳米银元素渗透层(3)。

9.根据权利要求8所述的一种竹木质板材，其特征在于：纳米银元素包括纳米银、纳米氧化银或纳米过氧化银中的一种或几种组合。

10.根据权利要求8或9所述的一种竹木质板材，其特征在于：所述纳米银元素渗透层(3)在所述竹木质板材本体(1)内的渗透深度为0.05mm～1.0mm。
