专利号: 201910460782X
申请人: 温州圆拓机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

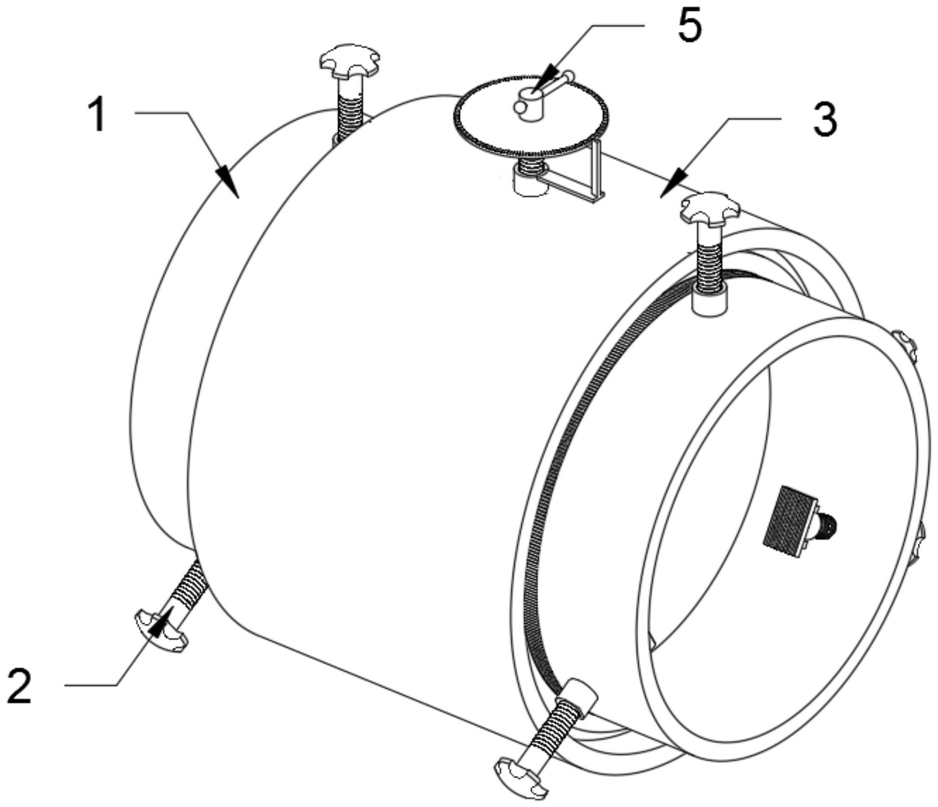

1.一种用于风电场的风机出厂前缺陷试验检测装置,其特征在于:该用于风电场的风机出厂前缺陷试验检测装置包括圆柱筒A(1)、齿形槽(101)、环形轨道(102)、螺纹顶紧结构(2)、螺纹管A(201)、螺纹杆A(202)、转动连接座A(203)、矩形块A(204)、橡胶块A(205)、锥型齿(20501)、圆柱筒B(3)、卡环(301)、螺纹固定结构(4)、螺纹杆B(401)、转动连接座B(402)、矩形块B(403)、橡胶块B(404)、检测杆结构(5)、螺纹管B(501)和螺纹杆C(502)、刻度盘(503)和指针(504);所述圆柱筒A(1)外壁右侧位置呈环形阵列状开设有若干个所述齿形槽(101),且所述圆柱筒A(1)外壁位于所述齿形槽(101)右侧位置焊接有一条所述环形轨道(102);所述圆柱筒A(1)外壁呈环形阵列状螺纹连接有三个所述螺纹顶紧结构(2);所述螺纹顶紧结构(2)由所述螺纹管A(201)、螺纹杆A(202)、转动连接座A(203)、矩形块A(204)和所述橡胶块A(205)组成;所述螺纹管A(201)共设有三个,且呈环形阵列状焊接于所述圆柱筒A(1)外壁;所述螺纹杆A(202)底端面通过转动连接座A(203)转动连接有一个所述矩形块A(204);所述圆柱筒B(3)内壁右侧位置也焊接有一个所述卡环(301),且所述圆柱筒B(3)右侧也对称设置有所述圆柱筒A(1)和所述螺纹顶紧结构(2);所述螺纹固定结构(4)由所述螺纹杆B(401)、转动连接座B(402)、矩形块B(403)和所述橡胶块B(404)组成;所述螺纹杆B(401)螺纹连接于所述圆柱筒B(3)上,且所述螺纹杆B(401)底端面通过所述转动连接座B(402)与所述矩形块B(403)焊接相连;

所述圆柱筒B(3)外壁转动连接有一个所述检测杆结构(5),且所述圆柱筒B(3)内壁左侧位置焊接有一个所述卡环(301),并且,所述卡环(301)转动连接于所述环形轨道(102)内;

螺纹管B(501)外壁上方位置焊接有一个所述指针(504),且所述螺纹杆C(502)外壁上套接并焊接有一个所述刻度盘(503)。

2.如权利要求1所述用于风电场的风机出厂前缺陷试验检测装置,其特征在于:所述螺纹杆A(202)螺纹连接于所述螺纹管A(201)内。

3.如权利要求1所述用于风电场的风机出厂前缺陷试验检测装置,其特征在于:所述矩形块A(204)内镶嵌有一块所述橡胶块A(205),且所述橡胶块A(205)底端面呈矩形阵列状开设有若干条所述锥型齿(20501)。

4.权利要求1所述用于风电场的风机出厂前缺陷试验检测装置,其特征在于:所述圆柱筒B(3)外壁左右两侧位于两个所述卡环(301)外侧位置均螺纹连接有一根所述螺纹固定结构(4)。

5.权利要求1所述用于风电场的风机出厂前缺陷试验检测装置,其特征在于:所述矩形块B(403)底端面镶嵌有一块所述橡胶块B(404),当螺纹拧紧所述螺纹杆B(401)后,所述橡胶块B(404)底端面可与所述齿形槽(101)相接触。

6.如权利要求1所述用于风电场的风机出厂前缺陷试验检测装置,其特征在于:所述螺纹杆C(502)滑动连接有一个握把,且该握把的长度小于所述刻度盘(503)半径。
