专利号: 2019104610729
申请人: 金居建设发展股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.智能化塔吊运行偏斜校准系统,包括位置信息采集模块、控制终端,所述位置信息采集模块采集塔吊位置信息,所述控制终端分析信号,同时对塔吊位置调节,位置信息采集模块输出信号通过模拟信号通道传输至控制终端内,并且运用频率采集电路、分离比较电路和运放输出电路对位置信号校准,其特征在于,所述频率采集电路采集智能化塔吊运行系统中模拟信号通道输入端的信号频率,此模拟信号通道为智能化塔吊运行系统控制终端接收智能化塔吊运行位置信息采集模块输出信号用的通道,所述分离比较电路分两路接收频率采集电路输出信号,一路运用可变电阻RW1和二极管D4、二极管D5组成整流电路对信号整流,同时运用运放器AR1同相放大信号,并且运用二极管D10、二极管D12组成的限幅电路对信号限位后输入运放器AR3同相输入端内,其中可控硅VTL1和稳压管D11组成的检测电路将异常信号直接输入运放输出电路内,二路运用二极管D6-二极管D9和运放器AR2组成复合电路对信号限幅-运放-限幅调节,同时运用三极管Q1、三极管Q2组成开关电路滤除异常信号,并且运用三极管Q3、三极管Q4和可变电阻R13组成推挽电路补偿信号后输入运放器AR4反相输入端内,运放器AR3-运放器AR5和可变电阻RW2组成差分放大电路对信号差分放大调节,最后运放输出电路运用运放器AR6同相放大信号后输出,也即是为智能化塔吊运行偏斜校准系统的触发信号。

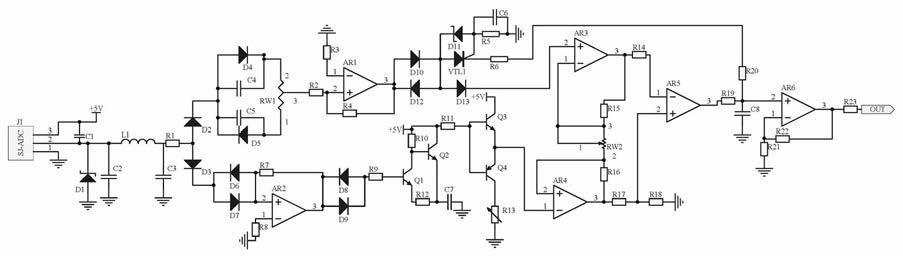

2.如权利要求1所述智能化塔吊运行偏斜校准系统,其特征在于,所述分离比较电路包括二极管D2,二极管D2的正极接二极管D3的正极,二极管D2的负极接二极管D4的正极、二极管D5的负极和电容C4、电容C5的一端,二极管D4的负极接电容C4的另一端和可变电阻RW1的触点2,可变电阻RW1的触点1接二极管D5的正极和电容C5的另一端,可变电阻RW1的触点3接电阻R2的一端,电阻R2的另一端接电阻R4的一端和运放器AR1的同相输入端,运放器AR1的反相输入端接电阻R3的一端,电阻R3的另一端接地,运放器AR1的输出端接电阻R4的另一端和二极管D10的正极、二极管D12的负极,二极管D10的负极接二极管D12的正极和二极管D13的正极、稳压管D11的负极以及可控硅VTL1的正极,可控硅VTL1的控制极接稳压管D11的正极和电阻R5、电容C6的一端,电阻R5、电容C6的另一端接地,可控硅VTL1的负极接电阻R6的一端,电阻R6的另一端接电阻R20的一端,二极管D13的负极接运放器AR3的同相输入端,二极管D3的负极接二极管D7的正极和二极管D6的负极,二极管D6的正极接电阻R7的一端和二极管D7的负极、运放器AR2的同相输入端,运放器AR2的反相输入端接电阻R8的一端,电阻R8的另一端接地, 运放器AR2的输出端接电阻R7的另一端和二极管D8的负极、二极管D9的正极,二极管D8的正极接二极管D9的负极和电阻R9的一端,电阻R9的另一端接三极管Q1的基极,三极管Q1 的集电极接三极管Q2的基极和电阻R10的一端,三极管Q1的发射极接电阻R12、电容C7的一端和三极管Q2的发射极,电容C7的另一端接地,三极管Q2的集电极接电阻R10的另一端和电阻R11的一端、电源+5V,电阻R11的另一端接三极管Q3、三极管Q4的基极,三极管Q3的集电极接电源+5V,三极管Q3的发射极接三极管Q4的发射极和运放器AR4的反相输入端,三极管Q4的集电极接可变电阻R13的一端,可变电阻R13的另一端接地,运放器AR3的反相输入端接可变电阻RW2的触点1、可变电阻RW2的触点3和电阻R15的一端,运放器AR3的输出端接电阻R14的一端和电阻R15的另一端,电阻R14的另一端接运放器AR5的反相输入端,可变电阻RW2的触点2接电阻R16的一端和运放器AR4的同相输入端,运放器AR4的输出端接电阻R16的另一端和电阻R17的一端,电阻R17的另一端接电阻R18的一端和运放器AR5的同相输入端,电阻R18的另一端接地,运放器AR5的输出端接电阻R19的一端,电阻R19的另一端接电阻R20的另一端和电容C8的一端,电容C8的另一端接地。

3.如权利要求1所述智能化塔吊运行偏斜校准系统,其特征在于,所述频率采集电路包括型号为SJ-ADC的频率采集器J1,频率采集器J1的电源端接电源+5V和电容C1的一端,频率采集器J1的接地端接地,频率采集器J1输出端接电容C1的另一端和稳压管D1的负极以及电感L1、电容C2的一端,电感L1的另一端接电阻R1、电容C3的一端,电容C2的另一端接地,稳压管D1的正极接地,电容C3的另一端接地,电阻R1的另一端接二极管D2的正极。

4.如权利要求1所述智能化塔吊运行偏斜校准系统,其特征在于,所述运放输出电路包括运放器AR6,运放器AR6的同相输入端接电阻R19的另一端,运放器AR6的反相输入端接电阻R21、电阻R22的一端,运放器AR6的输出端接电阻R22的另一端和电阻R23的一端,电阻R21的另一端接地,电阻R23的另一端接信号输出端口。
