专利号: 2019104615116
申请人: 章文春
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

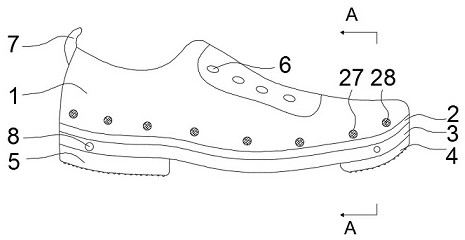

1.一种适用于不同脚宽的舞蹈鞋,包括鞋体(1),其特征在于,所述鞋体(1)外表面下侧与连接层(2)固定连接,所述连接层(2)拉伸层(3)固定连接,所述拉伸层(3)前部固定连接有前脚跟(4),所述拉伸层(3)后部固定连接有后脚跟(5),所述鞋体(1)后侧固定连接有防磨垫(7),所述鞋体(1)中间靠近写鞋口处设有若干鞋带孔(6),所述鞋体(1)内部设有活性炭吸附层(9),所述活性炭吸附层(9)与保暖层(10)固定连,所述保暖层(10)与鞋体(1)固定连接,所述连接层(2)连续的沿着鞋体(1)表面下侧与保暖层(10)固定连接,所述保暖层(10)与软胶层(11)固定连接,所述软胶层(11)内壁固定连接有容纳层(12),所述容纳层(12)内部设有第一内腔(13),所述容纳层(12)的内壁设有连续的凸起,每个所述凸起之间的的角度为(120)°,所述第一内腔(13)上侧凸起与第一连板(17)一端转动连接,所述第一连板(17)另一端与下侧凸起转动连接,所述第一内腔(13)下侧凸起与第二连板(18)一端转动连接,所述第二连板(18)另一端与上侧凸起转动连接,所述第一连板(17)与第二连板(18)转动连接,所述上侧凸起在竖直方向上与弹簧(16)一端固定连接,所述弹簧(16)另一端与相对应的下侧凸起固定连接。

2.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述保暖层(10)的外形为中间向内凹进去两至三毫米,所述保暖层(10)两侧向上凸起两毫米左右,所述保暖层(10)凸起部分与鞋体(1)固定连接,所述保暖层(10)中间凹陷处与活性炭吸附层(9)固定连接。

3.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述拉伸层(3)由保暖层(10)、软胶层(11)和容纳层(12)组成,所述鞋体(1)、连接层(2)、拉伸层(3)、前脚跟(4)、后脚跟(5)、活性炭吸附层(9)、保暖层(10)、软胶层(11)、容纳层(12)之间通过胶水连接。

4.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述软胶层(11)上侧表面开设有若干弹性通槽(14),所述弹性通槽(14)为倒锥形,所述弹性通槽(14)的底部角度为(120)°,所述弹性通槽(14)竖直方向从上至下依次固定连接有若干弹性元件(15),所述弹性元件(15)从上至下的长度依次减少,所述弹性元件(15)初始状态为具有一定张力的收缩状态。

5.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,靠近软胶层(11)一侧的所述第一连板(17)与第二连板(18)中间位置固定连接有第一转动块(20),所述第一转动块(20)与第一连杆(21)的一端转动连接,两个所述第一连杆(21)远离第一转动块(20)的一端与第二转动块(22)转动连接,所述第二转动块(22)与第二连杆(23)一端固定连接,所述第二连杆(23)另一端与螺块(26)固定连接。

6.根据权利要求5所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述螺块(26)外侧设有外螺纹,所述螺块(26)与连接块(24)啮合连接,所述连接块(24)内壁表面设有与外螺纹配合使用的内螺纹,所述连接块(24)与软胶层(11)固定连接,所述软胶层(11)上设有与连接块(24)配合使用的通孔。

7.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述鞋体(1)表面设有环绕鞋底的下侧表面设有若干通气孔(27),所述通气孔(27)中间设有薄纱防尘件(28),所述拉伸层(3)与前脚跟(4)和后脚跟(5)对应处内部设有软胶层(11),所述前脚跟(4)和后脚跟(5)下侧设有凸起。

8.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述第一连板(17)与第二连板(18)采用硬质连板,所述软胶层(11)与容纳层(12)采用非刚性弹性材料制成,所述软胶层(11)材料选用聚氨基甲酸酯,所述容纳层(12)材料采用橡胶。

9.根据权利要求1所述的一种适用于不同脚宽的舞蹈鞋,其特征在于,所述前脚跟(4)和后脚跟(5)下表面设有若干圆形凸起,所述前脚跟(4)和后脚跟(5)下表面设有若干方形凹槽。
