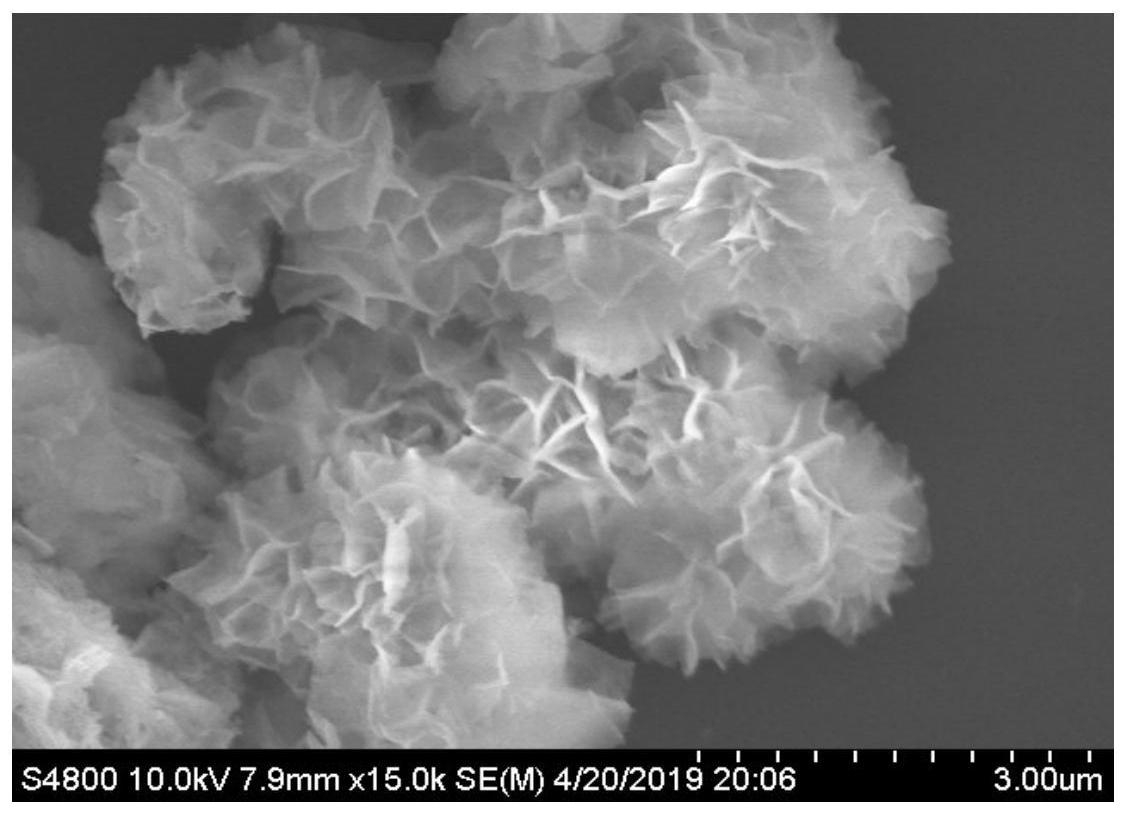

1.多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于多酸插层3D-LDHs光Fenton催化剂的制备方法按照以下步骤进行：一、将12-18mmol Co(NO3)2·6H2O或Ni(NO3)2·6H2O、6mmol Fe(NO3)3·9H2O、42mmol尿素、0.2g NH4F和0.2mol Tris溶液，在室温下溶解在60mL有机溶剂中并搅拌2小时，然后将溶液转移到100mL高压釜中，并将高压釜密封在120-150℃保持10-14小时，使用膜滤器通过真空过滤分离得到凝胶，将凝胶再分散在100mL浓度为0.5mol/L的Na2CO3溶液中搅拌1小时，用去离子水洗涤两次并在80-120℃的烘箱中干燥10h，即得样品；

二、取步骤一中制得的样品按照2mg/mL的浓度分散在浓度为0.02-0.08mol/L的PMo10或CoW12溶液中，然后在室温下搅拌2小时，过滤沉淀物，依次用水和丙酮洗涤，并在烘箱中60℃干燥10h，即得多酸插层二元3D-LDHs光Fenton催化剂。

2.根据权利要求1所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在步骤一中所述的有机溶剂为无水甲醇、无水乙醇或乙二醇。

3.根据权利要求1所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中将高压釜密封在150℃下保持10小时。

4.根据权利要求1所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中所述膜滤器平均孔径为0.2μm。

5.根据权利要求1所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中在120℃的烘箱中干燥。

6.多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于多酸插层3D-LDHs光Fenton催化剂的制备方法按照以下步骤进行：一、将6mmol Co(NO3)2·6H2O、6mmol Ni(NO3)2·6H2O、6mmol Fe(NO3)3·9H2O、42mmol尿素、0.2g NH4F和0.2mol Tris溶液，在室温下溶解在60mL有机溶剂中并搅拌2小时，然后将溶液转移到100mL高压釜中，并将高压釜密封在120-150℃保持10-14小时，使用膜滤器通过真空过滤分离得到凝胶，将凝胶再分散在100mL浓度为0.5mol/L的Na2CO3溶液中搅拌1小时，用去离子水洗涤两次并在80-120℃的烘箱中干燥10h，即得样品；

二、取步骤一中制得的样品按照2mg/mL的浓度分散在浓度为0.02-0.08mol/L的PMo10或CoW12溶液中，然后在室温下搅拌2小时，过滤沉淀物，依次用水和丙酮洗涤，并在烘箱中60℃干燥10h，即得多酸插层三元3D-LDHs光Fenton催化剂。

7.根据权利要求6所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在步骤一中所述的有机溶剂为无水甲醇、无水乙醇或乙二醇。

8.根据权利要求6所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中将高压釜密封在150℃下保持10小时。

9.根据权利要求6所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中所述膜滤器平均孔径为0.2μm。

10.根据权利要求6所述多酸插层3D-LDHs光Fenton催化剂的制备方法，其特征在于步骤一中在120℃的烘箱中干燥。
