1.一种Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：包括以下步骤：通过Bi2S3纳米线复合铜氧化物在Bi2S3表面生长铜氧化物及铜单质以形成Bi2S3@Cu2O@Cu的异质结构。

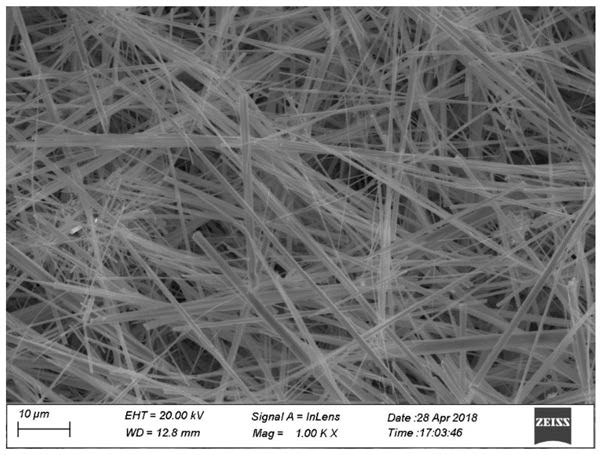

2.根据权利要求1所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：所述Bi2S3纳米线采用复合盐媒介法制备。

3.根据权利要求2所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：包括以下步骤：

a、将复合盐溶液、水溶性的铋盐和水溶性的硫盐混合加热反应，制得硫化铋前体溶液；

b、将无机铜盐、水合肼、氨水混合搅拌反应，制得含铜溶液；

c、将步骤b中的含铜溶液与a中硫化铋前体溶液以溶质质量为1:2～1:20混合后加热反应。

4.根据权利要求3所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤a中，将复合盐溶液、水溶性的铋盐和水溶性的硫盐按质量比1:10～1:30混合加热至温度为

180～200℃反应48～72h。

5.根据权利要求 4所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤a中，将复合盐溶液、水溶性的铋盐和水溶性的硫盐按质量比1:20混合后加热至温度200℃为反应72h。

6.根据权利要求3所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤a中，所述复合盐溶液为硝酸锂和硝酸钾的混合溶液，所述硝酸锂和硝酸钾质量比为1:2，所述铋盐为硝酸铋，硫盐为硫化钠。

7.根据权利要求3所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤b中，所述无机铜盐为乙酸铜，搅拌时间为30～90min；步骤c中，加热温度为180～200℃,反应时间为10～12h。

8.根据权利要求7所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤b中，搅拌时间为30～90min；步骤c中，加热温度为180～200℃, 反应时间为10～12h。

9.根据权利要求2所述的Bi2S3@Cu2O@Cu微纳米异质结构的制备方法，其特征在于：步骤c中，还包括将反应后的溶液和沉淀物自然冷却至室温后，经洗涤、过滤，将收集的沉淀物烘干，制得微纳米Bi2S3@Cu2O@Cu异质结构。
