1.一种四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述制备方法包括以下步骤：将表面活性剂、抗坏血酸、铂盐、铜盐和铁盐溶于油胺中，将混合溶液转移到高压反应釜内，180～200℃下反应7～10h，冷却后，经离心、洗涤、干燥，即可得到所述四角双锥形铂-铁-铜三元金属纳米合金。

2.根据权利要求1所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述表面活性剂为十六烷基三甲基溴化铵、十六烷基三甲基氯化铵、聚乙烯吡咯烷酮中的一种或多种。

3.根据权利要求1所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述铂盐为氯铂酸钾、氯铂酸中的一种或者两种。

4.根据权利要求1所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，述铁盐为氯化铁、氯化亚铁、硫酸亚铁中的一种或多种。

5.根据权利要求1所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述铜盐为氯化铜、硫酸铜、硝酸铜、乙酰丙酮铜中的一种或多种。

6.根据权利要求1所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述表面活性剂、抗坏血酸、铂盐、铜盐、铁盐在油胺中的浓度分别为1～2g L-1、0.01～0.015mol L-1、0.0004～0.0012mol L-1、0.0004～0.0012mol L-1、0.0004～0.0012mol L-1。

7.根据权利要求1-6任意一项所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述铂盐、铜盐、铁盐的物质的量之比为1:(1～2)：(1～2)。

8.根据权利要求1-6任意一项所述的四角双锥形铂-铁-铜三元金属纳米合金的制备方法，其特征在于，所述铂盐、铜盐、铁盐的物质的量之比为1:2:2或1:1:2或1:1:1或1:2:1。

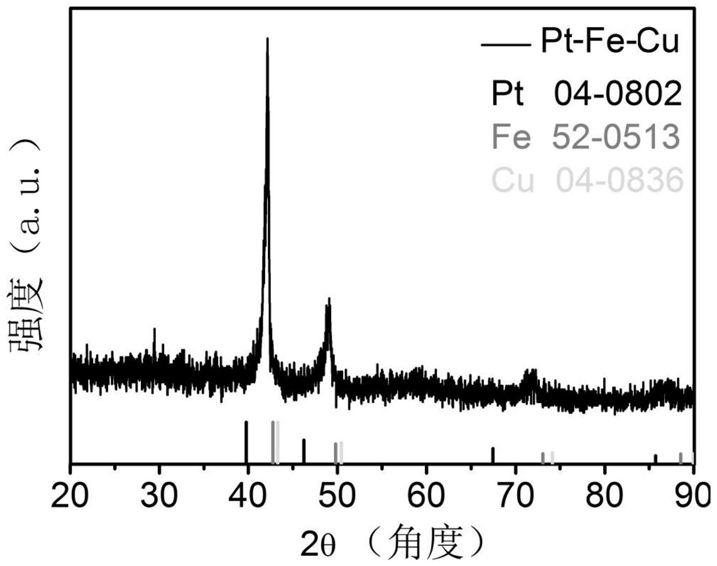

9.一种如权利要求1-8任意一项所述的制备方法制备得到的四角双锥形铂-铁-铜三元金属纳米合金。

10.根据权利要求9所述的四角双锥形铂-铁-铜三元金属纳米合金在电催化氧化甲醇中的应用。
