抛光治具
¥11000
专利号: 2019104669489
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

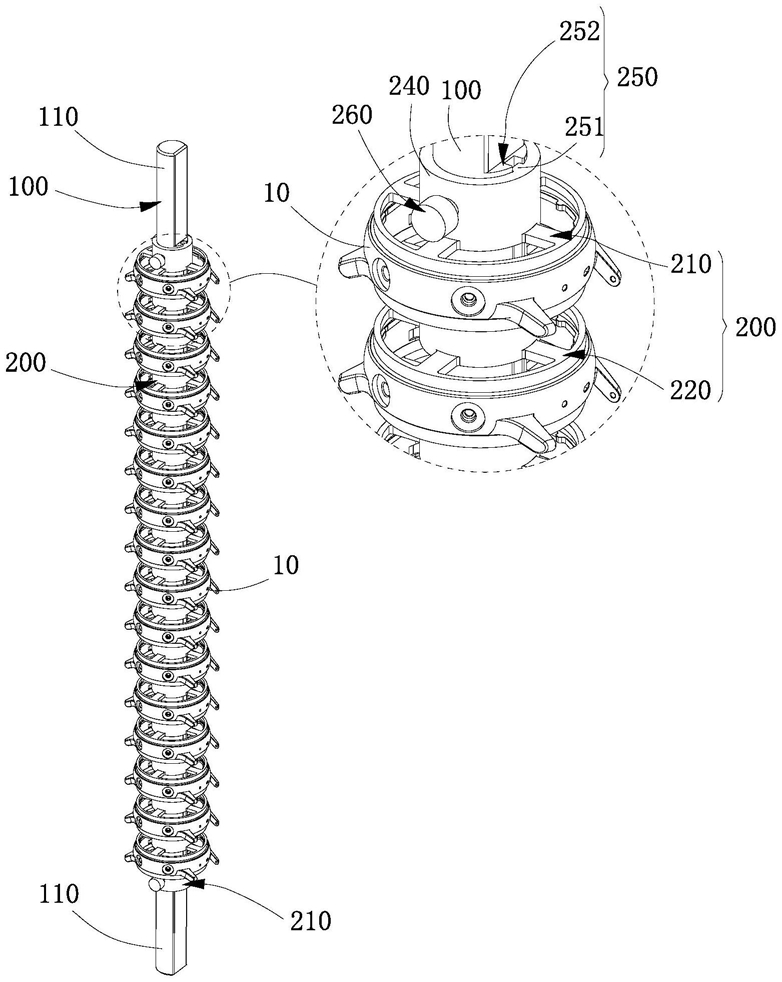

1.一种抛光治具,其特征在于,用于装夹多个工件,所述工件包括壳体,所述壳体上设置有中心腔,所述抛光治具包括:呈长条状的装夹杆,用于依次穿过多个所述工件的中心腔;以及

定位夹持组件,连接于所述装夹杆,所述定位夹持组件包括端部夹持单元和中间夹持单元,所述端部夹持单元至少设置有两个,两个所述端部夹持单元分别设置在所述中间夹持单元两侧,所述端部夹持单元和所述中间夹持单元共同夹紧定位所述工件,或两个所述中间夹持单元共同夹紧定位所述工件,以使所述工件依次排布定位于所述装夹杆上;

所述端部夹持单元和所述中间夹持单元均包括相互固定连接的定位件和滑动套,所述滑动套套设于所述装夹杆,所述定位件能够抵触于所述工件上,且两个所述定位件共同夹持并定位所述工件;

所述定位件的外周面能够支撑于所述工件上的定位槽的定位侧面。

2.根据权利要求1所述的抛光治具,其特征在于,所述定位件的端部能够支撑于所述工件上的定位槽的定位底面。

3.根据权利要求1所述的抛光治具,其特征在于,所述端部夹持单元包括滑动套和连接于所述滑动套的至少一个定位件。

4.根据权利要求3所述的抛光治具,其特征在于,所述端部夹持单元包括锁紧单元,所述滑动套上设置有螺纹孔,所述锁紧单元螺纹连接于所述螺纹孔且所述锁紧单元的一端能够抵压于所述装夹杆。

5.根据权利要求3所述的抛光治具,其特征在于,所述端部夹持单元上设置有用于支撑在所述工件的连接孔内的压盖。

6.根据权利要求1所述的抛光治具,其特征在于,所述中间夹持单元包括滑动套和至少两个连接于所述滑动套的定位件。

7.根据权利要求6所述的抛光治具,其特征在于,所述中间夹持单元的至少一个所述定位件上设置有用于支撑在所述工件的连接孔内的压盖。

8.根据权利要求2所述的抛光治具,其特征在于,所述滑动套和所述装夹杆上设置有导轨结构,所述导轨结构包括相互滑动配合的导向槽和导向凸块,所述导向槽设置于所述滑动套和所述装夹杆之一上,所述导向凸块设置于所述滑动套和所述装夹杆之另一上。

9.根据权利要求2所述的抛光治具,其特征在于,所述滑动套上设置有滑动配合于所述装夹杆的滑动孔,所述滑动孔的形状与所述装夹杆的外周形状相对应。

10.根据权利要求1所述的抛光治具,其特征在于,所述装夹杆能够穿设多个工件,多个所述工件被所述端部夹持单元或所述中间夹持单元间隔开,以使相邻的所述工件不接触。
