专利号: 2019104672778
申请人: 曹龙巧
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

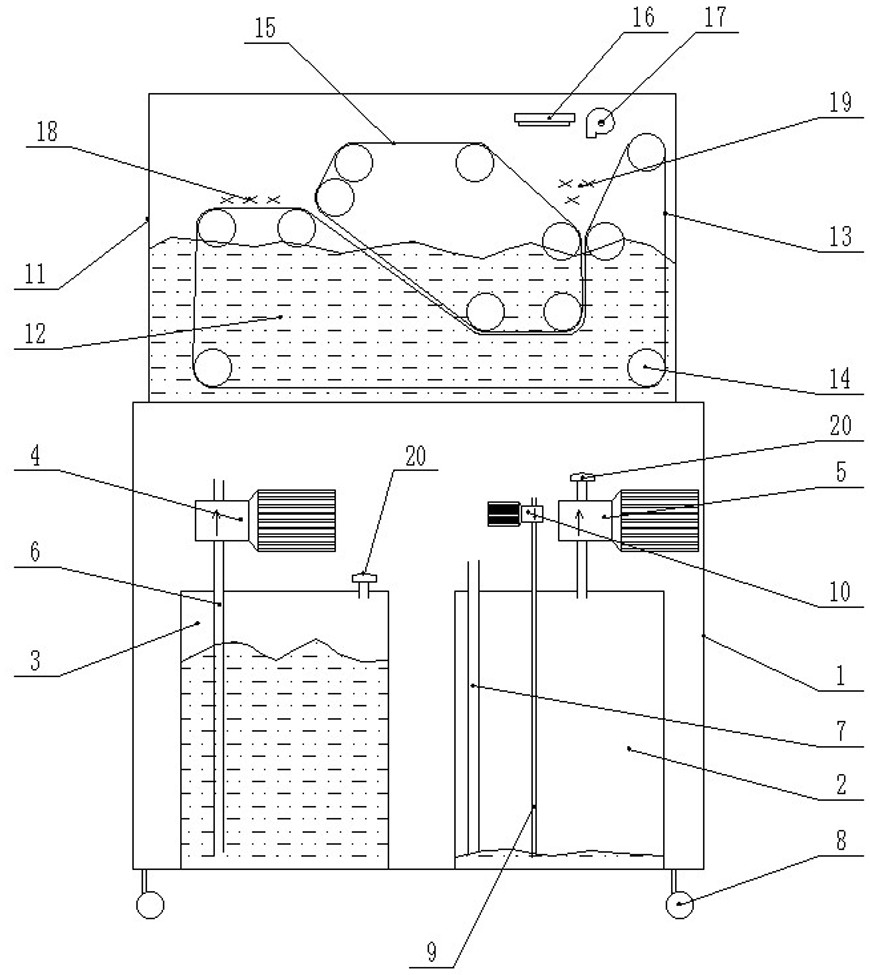

1.一种泌尿外科清洗系统,包括清洗系统(1)、器械超声清洗机(11)、手持清洗器和手持狭小空间抽液器,其特征在于:所述的清洗系统(1)上部设置器械超声清洗机(11),所述的器械超声清洗机(11)主要由两条输送带组成,两条输送带接触区为U形,且U形接触区浸泡在清洗液(12)中,同时U形接触区也是器械清洗区;所述的清洗系统(1)包括清洗原液箱(3)和废液箱(2),所述的清洗原液箱(3)外接清洗泵(4),所述的清洗泵(4)出口与手持清洗器的进液口(21)相连,所述的手持清洗器的回液口(23)与废液箱(2)相连通,所述的废液箱(2)外接回抽泵(10),所述的回抽泵(10)入口与手持狭小空间抽液器的抽液出口(32)相连通;所述的手持清洗器包括进液通道和滑动外罩(29),所述的进液通道一端为进液口(21),另一端为内回流区,并设置有清洗喷头(28),进液通道中部设置阀芯(24),所述的滑动外罩(29)中部设置调整通道,所述的调整通道一侧为主回抽通道(25),主回抽通道(25)端部为回液口(23),另一侧为外回抽通道(26)和内回抽通道(27),滑动外罩(29)端部为外回流区,所述的阀芯(24)滑动安装在调整通道中,所述的内回流区与内回抽通道(27)相连通;当手持清洗器处于大面积清洗模式时,所述的外回抽通道(26)与主回抽通道(25)相连通,内回抽通道(27)与主回抽通道(25)不相通;当手持清洗器处于小面积清洗模式时,所述的内回抽通道(27)与主回抽通道(25)相连通,外回抽通道(26)与主回抽通道(25)不相通。

2.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的两条输送带分别为上输送带(15)和下输送带(13),两条输送带均通过若干导向辊(14)支撑并做旋转运动,且两条输送带转向相反,在两条输送带接触区的入口一侧设置待洗器械放置处(18),在接触区出口一侧设置有洗后器械放置处(19),且在洗后器械放置处(19)上部设置有杀菌灯(16)和烘干机(17)。

3.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的清洗泵(4)入口通过吸液管(6)与清洗原液箱(3)相连通,所述的手持清洗器的回液口(23)通过回液管(7)与废液箱(2)相连通,所述的回抽泵(10)出口通过回抽管(9)与废液箱相连通。

4.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的废液箱(2)还外接有抽气泵(5),所述的清洗系统(1)底部设置万向轮(8)。

5.如权利要求4所述的一种泌尿外科清洗系统,其特征在于:所述的抽气泵(5)上设置有空气过滤器(20)。

6.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的清洗原液箱(3)外接空气过滤器(20)。

7.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的手持狭小空间抽液器由直管段和弯管段组成,所述的直管段端部为抽液出口(32),且直管段一侧设置有溢压腔,所述的溢压腔一端与直管段相连通,另一端与外部相通,且与外部相接处设置有封球(34),封球(34)上连接有弹簧(33),在弹簧(33)压力下,封球(34)将溢压腔与外部密封;所述的弯管段端部为抽液进口(35)。

8.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的清洗喷头(28)端部为球面,且球面上均布设置喷洗孔(36)。

9.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的内回流区和外回流区外侧分别设置有内进出液栅孔(30)和外进出液栅孔(31)。

10.如权利要求1所述的一种泌尿外科清洗系统,其特征在于:所述的进液通道的进液口(21)一端设置有手柄(22)。
