专利号: 2019104686588
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.开采沉陷区地表裂缝测量方法,其特征在于:包括以下步骤:

S1:在开采沉陷区选取若干测定点,在移动终端上安装定位平台,并将移动终端移动至测定点,通过定位平台以获取测定点的经纬度信息;

S2:将经纬度信息发送给定位平台的后台终端,后台终端根据经纬度信息获取开采沉陷区的实时图像,后台终端将实时图像反馈给移动终端,以显示地表裂缝在开采沉陷区的走向;

S3:沿地表裂缝的走向,使用刻度尺测量地表裂缝的长度;

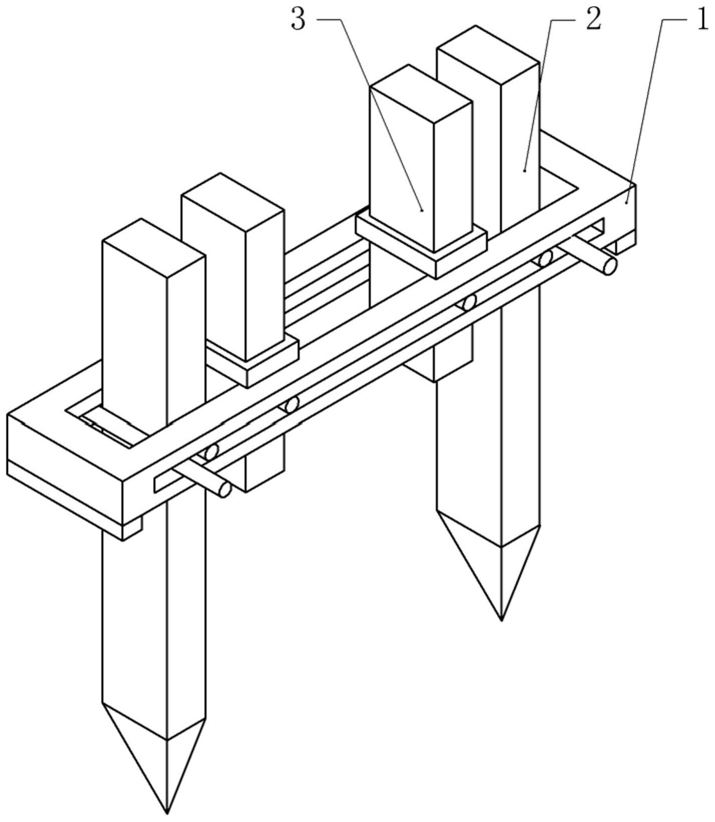

S4:使用测量装置对地表裂缝的深度进行测量,测量装置包括测量架和两根测量轴,将测量轴分别转动安装在测量架的两侧,沿地表裂缝的倾斜面将测量架两侧的测量轴伸入到地表裂缝内,并将测量架移动至地表裂缝的宽度最大处,沿地表裂缝的宽度方向使用刻度尺测量其宽度;

S5:将两根测量轴继续向地表裂缝内伸入,且使得两根测量轴构成楔形,两根测量轴与测量架构成楔形后,使用角度尺测量楔形的两个内夹角的数值,以测定地表裂缝的深度;

S6:重复以上步骤,对其他地表裂缝进行测量。

2.根据权利要求1所述的开采沉陷区地表裂缝测量方法,其特征在于:S1中,在测定点至少获取两次该测定点的经纬度信息。

3.根据权利要求1所述的开采沉陷区地表裂缝测量方法,其特征在于:所述测定点至少为两个,且相邻两个测定点至少相距100m。

4.根据权利要求1~3任意一项所述的开采沉陷区地表裂缝测量方法,其特征在于:S3中,测量地表裂缝长度时,至少测量五次地表裂缝的长度,并取地表裂缝长度的平均值。

5.根据权利要求4所述的开采沉陷区地表裂缝测量方法,其特征在于:S4中,测量轴伸入到地表裂缝时,将地表裂缝斜面上的凸起推入到地表裂缝的深处。

6.根据权利要求5所述的开采沉陷区地表裂缝测量方法,其特征在于:所述测量轴的底部为锥形。

7.根据权利要求6所述的开采沉陷区地表裂缝测量方法,其特征在于:S4中,将测量架移动至地表裂缝的宽度最大处时,将测量架的下部插入到土壤表面。

8.根据权利要求7所述的开采沉陷区地表裂缝测量方法,其特征在于:S4中,使用刻度尺至少测量五次地表裂缝的宽度,并取地表裂缝宽度的平均值。

9.根据权利要求8所述的开采沉陷区地表裂缝测量方法,其特征在于:S5中,使用角度尺至少测量五次两个内角的角度值,且每个内角的角度值取平均值。

10.根据权利要求4所述的开采沉陷区地表裂缝测量方法,其特征在于:S2中,使用移动终端中的拍照平台对地表裂缝拍照储存。
