专利号: 2019104688475
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

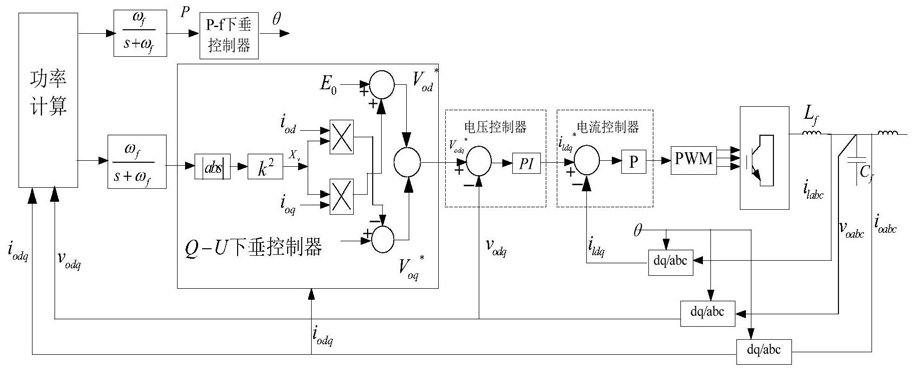

1.一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,包括以下步骤:S1、设计自适应虚拟阻抗控制器,用虚拟阻抗系数k设计自适应虚拟阻抗值,并采取逆变器输出无功的绝对值保证逆变器输出无功恒为感性无功;构造自适应虚拟阻抗与逆变器输出无功之间的函数关系,得到自适应虚拟阻抗表达式;

表达式为:Xvi=ki2|Qi|

S2、忽略引入自适应虚拟阻抗后的系统线路阻抗,得到自适应虚拟阻抗系数满足逆变器输出无功功率均分条件的表达式;

表达式为:

S3、以两个并联运行的DG单元为例,对常规下垂控制器和设计的自适应虚拟阻抗控制器进行无功功率分析对比,得出精度范围。

2.根据权利要求1所述的一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,在步骤S1中常规P-F下垂控制器实现有功功率均分,并补偿PI控制器和P调节器到电压环和电流环中。

3.根据权利要求1所述的一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,在步骤S3中的自适应虚拟阻抗系数为更新迭代值。

4.根据权利要求1所述的一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,在步骤S3中将上述的自适应虚拟阻抗引入到无功-电压控制环中,对逆变器的输出阻抗进行自适应调节,并得到对应的下垂特性曲线,同时使虚拟阻抗两端的电压降满足电压偏差要求。

5.根据权利要求1所述的一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,在步骤S4中若线路阻抗比引入的虚拟阻抗小,忽略线路阻抗,此时采用自适应虚拟复阻抗下垂控制器的无功均分精度将会提高50%。

6.根据权利要求1所述的一种提高微网逆变器无功均分精度的自适应虚拟阻抗控制策略,其特征在于,在步骤S4中若线路阻抗大于虚拟阻抗时,采用两种控制器,逆变器的无功均分误差相等。
