专利号: 2019104693308
申请人: 长沙学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

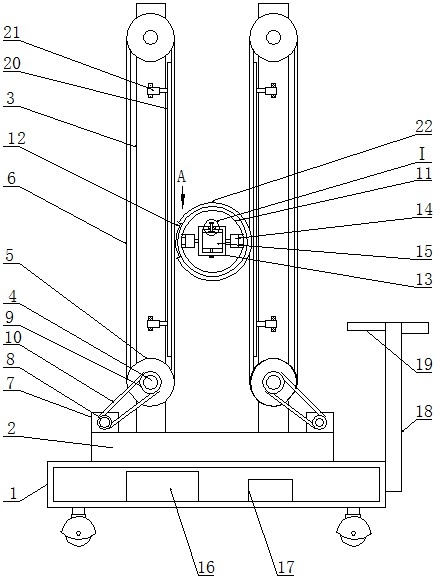

1.一种网络视频拍摄用摄像机装置,其特征在于:包括底座(1),底座(1)上部安装自带动力的转盘(2),转盘(2)上部两侧对称设置双面皮带装置,双面皮带装置包括竖向的安装架(3),安装架(3)的上下两端的前侧均通过轴承安装横轴(4),横轴(4)上均固定安装皮带轮(5),两个皮带轮(5)位于同一竖直方向,两个皮带轮(5)通过双面皮带(6)连接,安装架(3)的下端一侧均固定安装第一电机(7),第一电机(7)的输出轴上固定安装主动带轮(8),位于下部的横轴(4)上固定安装从动带轮(9),主动带轮(8)与从动带轮(9)之间通过皮带(10)连接,两根双面皮带(6)之间设有竖向的环形板(11),环形板(11)的外圈固定套设环形齿条(12),环形齿条(12)的齿朝外,环形齿条(12)与两根双面皮带(6)均啮合配合,环形板(11)内中间处设有矩形框(13),矩形框(13)的两侧对称设置两个第二电机(14),第二电机(14)的输出轴与矩形框(13)的侧面垂直且固定连接,第二电机(14)与环形板(11)内壁通过连接件固定连接,矩形框(13)内部固定安装摄像头(15),底座(1)为中空,底座(1)内固定安装蓄电池(16)与控制器(17),底座(1)底部安装数个万向轮,底座(1)一端安装推手(18),推手上固定安装操作面板(19),转盘(2)、第一电机、第二电机、控制器(17)、操作面板(19)均与蓄电池(16)相连,转盘(2)、第一电机、第二电机、操作面板(19)均与控制器(17)相连。

2.根据权利要求1所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的双面皮带(6)与环形齿条(12)啮合部分的内侧设有竖向的支撑板(20),支撑板(20)一侧面与对应的双面皮带(6)内侧面接触配合。

3.根据权利要求2所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的支撑板(20)的另一侧面固定连接电推杆(21)的活动杆端部,电推杆(21)设有数根,电推杆(21)为横向,电推杆(21)固定安装在对应的安装架(3)上,电推杆(21)与控制器相连。

4.根据权利要求2所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的环形板(11)外圈环形齿条的前后两侧对称固定安装两个环形限位板(22),环形限位板(22)内侧面与双面皮带(6)接触配合。

5.根据权利要求1所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的矩形框(13)的上下两端面均开设螺纹孔(23),螺纹孔(23)内配合安装螺纹柱(24),螺纹柱(24)的内端活动安装压板(25),两个压板(25)将摄像头(15)夹紧。

6.根据权利要求1所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的万向轮与底座(1)底部之间通过减震轮架连接。

7.根据权利要求1所述的一种网络视频拍摄用摄像机装置,其特征在于:所述的第一电机、第二电机均为伺服电机。
