1.一种碳酸氧铋‑氯氧化铋异质结的合成方法，其特征在于，包括将Bi2O2CO3纳米棒于CH2Cl2中加热反应的步骤；其中，加热反应的温度为100‑160℃；其中，Bi2O2CO3纳米棒通过以下方法制备：

包括将Bi(OHC2O4)·2H2O纳米棒前驱体在CO2气氛中高温煅烧的步骤；

其中，BiOCl纳米片垂直生长在Bi2O2CO3纳米棒上。

2.根据权利要求1所述的合成方法，其中，Bi2O2CO3与CH2Cl2的质量比不低于1：260。

3.根据权利要求2所述的合成方法，其中，Bi2O2CO3与CH2Cl2的质量比为1：130‑260。

4.根据权利要求1所述的合成方法，其中，加热反应的时间为6‑22h。

5.根据权利要求1‑4任一项所述的合成方法，其中，还包括在进行加热反应前，将Bi2O2CO3纳米棒超声分散和/或磁力搅拌的步骤。

6.根据权利要求1‑4任一项所述的合成方法，其中，还包括在加热反应结束后，自然冷却到室温，收集产物，用水和无水乙醇洗涤多次，并干燥的步骤。

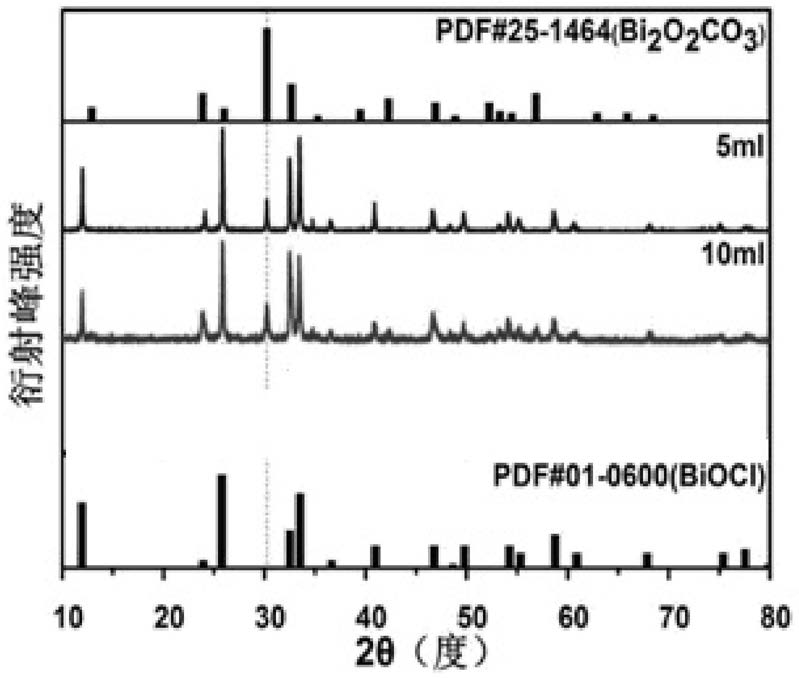

7.根据权利要求1‑6任一项所述的合成方法合成得到的碳酸氧铋‑氯氧铋异质结。
