专利号: 2019104698890
申请人: 绍兴凯达纺织装饰品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

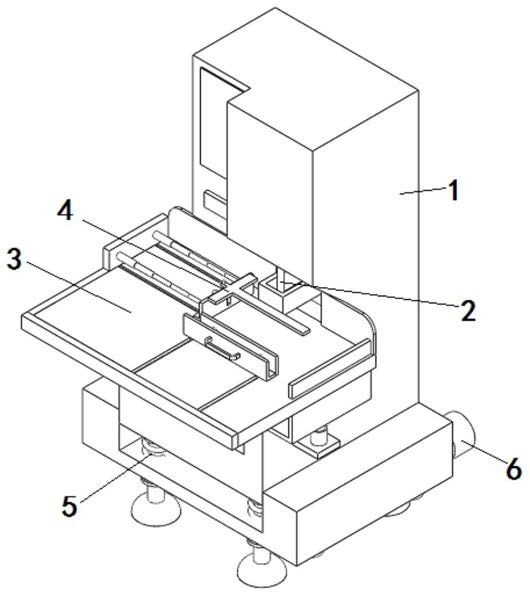

1.一种财务办公室用财务装订装置,包括主机,主机上安装有装订钻刀,装订钻刀下方安装有工作台,其特征在于:工作台上安装有固定装置,主机底部安装有减震支撑装置,减震支撑装置左右两侧对称安装有升降移动装置;所述固定装置包括第一固定结构、第二固定结构、第三固定结构,第一固定结构、第三固定结构分别安装在装订钻刀左右两侧,第二固定结构安装在装订钻刀前侧。

2.根据权利要求1所述的一种财务办公室用财务装订装置,其特征在于:所述第一固定结构包括移动组件、压紧组件,压紧组件设于移动组件上,移动组件滑动配合于工作台上。

3.根据权利要求2所述的一种财务办公室用财务装订装置,其特征在于:所述移动组件包括第一固定立板,第一固定立板上竖直开有一字滑槽,固定立板下端的两侧设有两个移动横板,移动横板下端安装有第一T型滑块,工作台上开有与第一T型滑块滑动配合的第一T型滑槽,第一T型滑槽外侧安装有第一限位板,第一限位板上端固定有安装立板,安装立板与第一固定立板之间安装有第一伸缩杆。

4.根据权利要求2所述的一种财务办公室用财务装订装置,其特征在于:所述压紧组件包括压紧板,压紧板一侧垂直设有压紧条,压紧板另一侧设有滑块,滑块与一字滑槽滑动连接,滑块上开有螺纹孔,螺纹孔内连接有螺纹杆,螺纹杆下端连接有第一齿轮,第一固定立板相应侧设有第一电机,第一电机的输出端与第一齿轮传动连接。

5.根据权利要求1所述的一种财务办公室用财务装订装置,其特征在于:所述第二固定结构包括移动立板,移动立板下端垂直设有连接横板,连接横板下端左右左右两侧对称安装有第二T型滑块,工作台上开有与第二T型滑块滑动配合的第二T型滑槽,第二T型滑槽外侧安装有第二限位板,移动立板内侧均布有第二伸缩杆,第二伸缩杆远离移动立板的一端连接有第二固定立板。

6.根据权利要求1所述的一种财务办公室用财务装订装置,其特征在于:所述第三固定结构包括活动挡板,活动挡板下端垂直设有升降横板,升降横板下端连接有伸缩气缸,伸缩气缸通过连接板与主机外壁固定连接,工作台上竖直贯穿开有穿槽,活动挡板与穿槽滑动连接。

7.根据权利要求1所述的一种财务办公室用财务装订装置,其特征在于:所述减震支撑装置包括支撑横板,支撑横板四个顶角处安装有支撑结构,支撑结构内侧均布有第一减震弹簧,第一减震弹簧与支撑结构的上端均与主机底部相连,所述支撑横板左右两侧上端对称设有安装块,安装块内侧与主机外壁滑动连接,安装块下端开有安装槽。

8.根据权利要求7所述的一种财务办公室用财务装订装置,其特征在于:所述支撑结构包括支撑弹簧,支撑弹簧内安装有支撑杆,支撑杆上端连接有第二减震弹簧,支撑弹簧、第二减震弹簧上端均与主机底部固定连接,支撑杆下端滑动穿过支撑横板与第三减震弹簧固定连接,第三减震弹簧下端连接有支撑管,支撑杆与支撑管滑动连接,支撑管底部设有支撑垫,支撑管上端边缘设有连接环,连接环与支撑横板之间连接有第四减震弹簧。

9.根据权利要求8所述的一种财务办公室用财务装订装置,其特征在于:所述升降移动装置包括第二电机,第二电机一端安装有升降移动结构,升降移动结构安装在安装槽内部,第二电机安装在安装块后侧。

10.根据权利要求9所述的一种财务办公室用财务装订装置,其特征在于:所述升降移动结构包括转轴,转轴上安装有两个弧形齿轮,两个弧形齿轮呈前后对称分布,转轴后端穿出安装槽与第二电机固定连接,弧形齿轮外侧安装有升降框,升降框左右两侧内壁设有与弧形齿轮啮合连接的齿条,升降框下端安装有移动滚轮,升降框上端通过缓冲弹簧与安装槽顶部固定连接。
