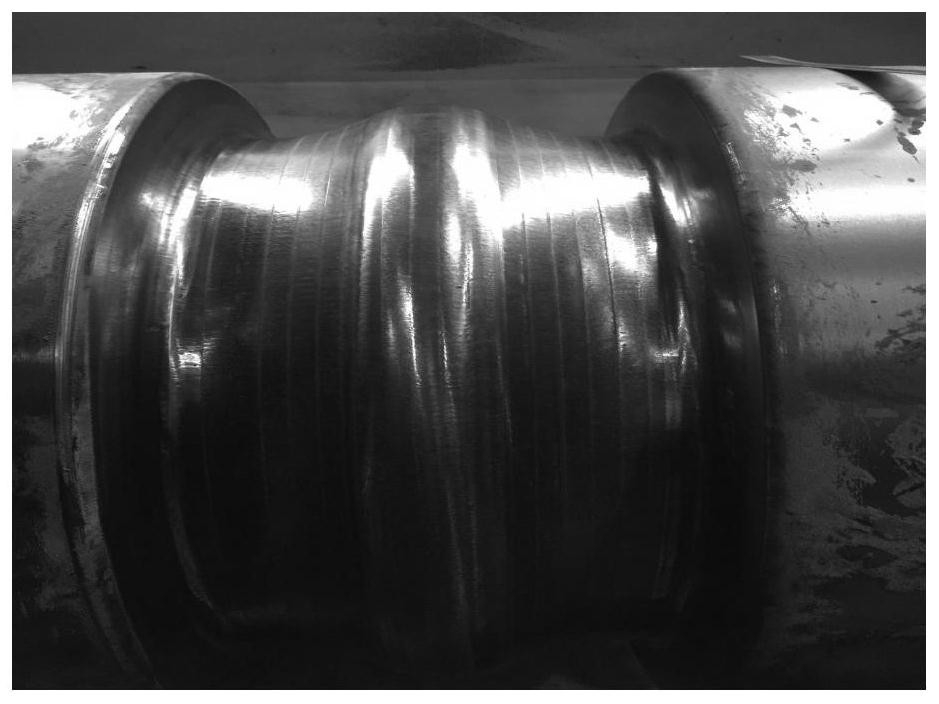

1.一种球磨铸铁轧辊的强化方法，其特征在于，包括以下步骤：将球磨铸铁轧辊进行预处理，得到预处理球磨铸铁轧辊；在所述预处理球磨铸铁轧辊表面依次激光熔覆打底熔覆层和激光合金化合金化层；以质量百分比计，所述打底熔覆层用材料包括以下组分：C  0.31～0.35％，Cr  5.21～5.50％，Mn  0.38～0.42％，V  0.93～1 .16％，余量为Fe；所述合金化层用材料包括以下组分：C  0.30～0.35％，Si  0.95～1.05％，Cr  5.05～5.20％，Mo  1.35～1.50％，余量为Fe；所述激光熔覆的参数包括：激光器的光斑为2×14mm的矩形光斑，扫描功率为3500～4000W，扫描速度为350～600mm/min；所述打底熔覆层的单边厚度为0.8～1 .3mm；所述合金化层的单边厚度为0.3～0.5mm；所述打底熔覆层用材料和合金化层用材料均为粉末；所述粉末的粒度为135～325目；所述激光合金化的参数包括：激光器的光斑为2×14mm的矩形光斑，扫描功率为3800～4000W，扫描速度为1000～1200mm/min。2.根据权利要求1所述的强化方法，其特征在于，所述打底熔敷层的搭接率为30～50％。3.根据权利要求1所述的强化方法，其特征在于，所述合金化层的搭接率为0～10％。4.根据权利要求1所述的强化方法，其特征在于，所述预处理包括：对所述球磨铸铁轧辊进行车削、清洗和脱脂处理。5.权利要求1～4任一项所述强化方法得到的强化球磨铸铁轧辊，其特征在于，所述强化球磨铸铁轧辊包括球磨铸铁轧辊本体、打底熔覆层和合金化层。
