专利号: 2019104736337
申请人: 重庆工商大学融智学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

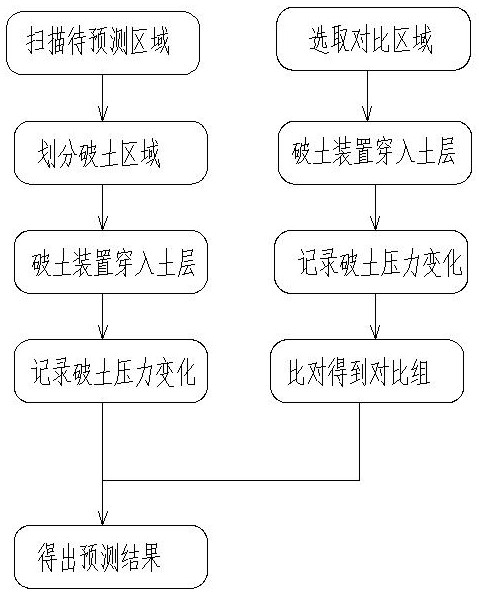

1.一种基于空间数据的滑坡灾害预测方法,其特征在于,包括如下步骤:

①、扫描,采用无人机对待预测的山坡进行扫描,并将山坡的坡度θ及坡上的植被信息生产电子图纸;

②、分级,根据坡上植被情况进行分级,并划分破土区域;

③、破土,对每个破土区域均采用破土装置穿入到土壤中,并记在破土过程中的所需压力变化情况,直至达到所需的破土深度d,破土深度d=10*sinθcm;

④、分析,通过步骤③中的压力变化分析滑坡灾害是否会发生,进而完成滑坡灾害的预测。

2.根据权利要求1所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,在步骤④分析过程中,采用的是比对分析法,即对不少于三处常年没有发生滑坡灾害且坡度相同的地方采用同样的破土装置穿入土壤,并记录破土过程中所需压力的变化,取其中所需压力最小的组别记为对比组,通过比对步骤③的测试压力变化和对比组的压力变化,即分析出滑坡灾害发生的可能。

3.根据权利要求1所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的破土装置包括安装块(1),所述的安装块(1)的下部连接有破土柱(5),所述的破土柱(5)的底端为破土锥(6),所述的安装块(1)的上方嵌入有压力感应器(2),所述的压力感应器(2)的上方均匀的设置有压力测量弹簧(3),所述的压力测量弹簧(3)的上端连接有下压块(4),所述的压力感应器(2)配合有能够绘制压力实时反映图的显示系统。

4.根据权利要求3所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的破土柱(5)的上部外侧固连有破土连接块(8),所述的破土连接块(8)通过连接块锁紧螺栓(11)安装在安装块(1)的下侧,所述的破土柱(5)和破土锥(6)通过破土连接螺栓(7)连接。

5.根据权利要求4所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的破土连接块(8)的下方通过活动拉绳(9)连接有活动块(10),所述的活动块(10)套接在破土柱(5)的外侧,所述的破土连接块(8)下方嵌入有与活动块(10)配合的测距器(12),所述的测距器(12)连接有能够绘制距离实时反映图的显示系统。

6.根据权利要求3所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的安装块(1)上设置有竖直的下压导柱(15),所述的下压块(4)下方设置有与下压导柱(15)配合的下压套块(16),且下压导柱(15)的上端设置有接触感应器(17),所述的接触感应器(17)连接有报警器。

7.根据权利要求3所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的破土柱(5)的侧面沿竖直方向均匀的开设有水平走向的标块安装槽(21),所述的标块安装槽(21)内设置有安装槽封堵弹簧(22),所述的安装槽封堵弹簧(22)连接有可以将标块安装槽(21)封堵的安装槽封堵块(23),所述的标块安装槽(21)还可以配合有标块安装插块(25),所述的标块安装插块(25)内上下侧开设有卡块活动槽(27),所述的卡块活动槽(27)内通过卡块活动弹簧(28)连接有标块安装卡块(29),所述的标块安装槽(21)的上侧和下侧开设有与其连通并与标块安装卡块(29)配合标块安装卡槽(24),所述的标块安装卡块(29)的外侧为向外下倾斜的斜面,所述的标块安装插块(25)的外侧连接有标块(26)。

8.根据权利要求7所述的一种基于空间数据的滑坡灾害预测方法,其特征在于,所述的标块(26)的厚度仅有标块安装插块(25)厚度的一半,且标块(26)底侧与标块安装插块(25)的底侧平齐,相邻的标块安装槽(21)之间的间距为标块(26)厚度的两倍。
