专利号: 2019104754689
申请人: 义乌工商职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

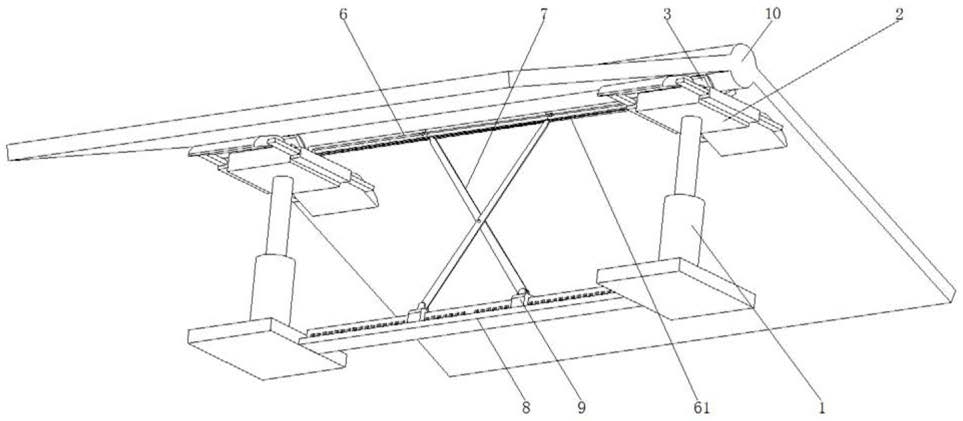

1.一种顶升式建筑屋面平台的顶升系统,可将木质主梁(10)顶起,包括两个顶升机(1),两个顶升机(1)分别位于木质主梁(10)的两端,其特征在于:所述两个顶升机(1)的顶部均设有平台(2),平台(2)设有可固定木质主梁(10)的夹紧组件,两个顶升机(1)之间设有支撑组件,支撑组件布置在木质主梁(10)的下方,支撑组件可跟随顶升机(1)上升;

所述支撑组件为对称设置,支撑组件由支撑板(6)、伸缩架(7)、滑轨(8)和两个限位器(9)四部分组成;支撑板(6)的端部与平台(2)相连,伸缩架(7)设置在支撑板(6)下方,伸缩架(7)的上端与支撑板(6)底部滑动配合,滑轨(8)设在伸缩架(7)下方,两个限位器(9)滑动配合在滑轨(8)上,两个限位器(9)分别与伸缩架(7)的下端铰接,所述限位器(9)可与滑轨(8)卡接;

所述滑轨(8)沿其长度方向等距离开设有限位槽(81),两个限位器(9)均可与限位槽(81)卡接;所述限位器(9)靠近滑轨(8)的一侧开设有凹槽(91),凹槽(91)内设有限位块(93),限位块(93)的一端连接有弹簧(92),限位块(93)的另一端穿过限位槽(81),限位块(93)远离滑轨(8)中部的一侧与限位槽(81)的内壁相抵;

所述限位块(93)呈T字型,限位块(93)由横向部和纵向部两部分组成,纵向部与弹簧(92)相连,纵向部可在凹槽(91)内滑动,横向部延伸至凹槽(91)外,所述限位块(93)横向部与滑轨(8)中部相对的一侧呈弧形。

2.根据权利要求1所述的一种顶升式建筑屋面平台的顶升系统,其特征在于:所述夹紧组件包括两个夹板(3),两个夹板(3)之间设有容纳木质主梁的卡槽,两个夹板(3)的下端倾斜靠拢形成V字型,所述夹板(3)的下端与平台(2)相连,所述夹板(3)朝向木质主梁(10)的一面设有橡胶垫片(31)。

3.根据权利要求2所述的一种顶升式建筑屋面平台的顶升系统,其特征在于:所述平台(2)的两侧分别设有横杆(4),横杆(4)与木质主梁(10)空间垂直,平台(2)对称设有接触板(5),接触板(5)位于两个横杆(4)之间,接触板(5)的侧边与横杆(4)的端部铰接,接触板(5)可绕其轴线转动。

4.根据权利要求3所述的一种顶升式建筑屋面平台的顶升系统,其特征在于:所述横杆(4)内对称开设有空腔,空腔内滑动配合有支杆(41),支杆(41)呈T字型,支杆(41)由横向部和纵向部两部分组成,纵向部与辅助弹簧(42)相连,横向部延伸至横杆(4)外,并与接触板(5)的侧边铰接。
