1.一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，所述方法包括以下步骤：（1）CD-MOF交联改性：首先将CD-MOF、双环氧交联剂和乙醇混合均匀，其中，双环氧交联剂的浓度0.05-2.0 g/mL乙醇，CD-MOF的浓度为1.0-15 mg/mL乙醇，再于40-70 ℃下冷凝回流

48-72 h，然后倒入乙醇中析出晶体，洗涤、干燥后得到交联型CD-MOF；

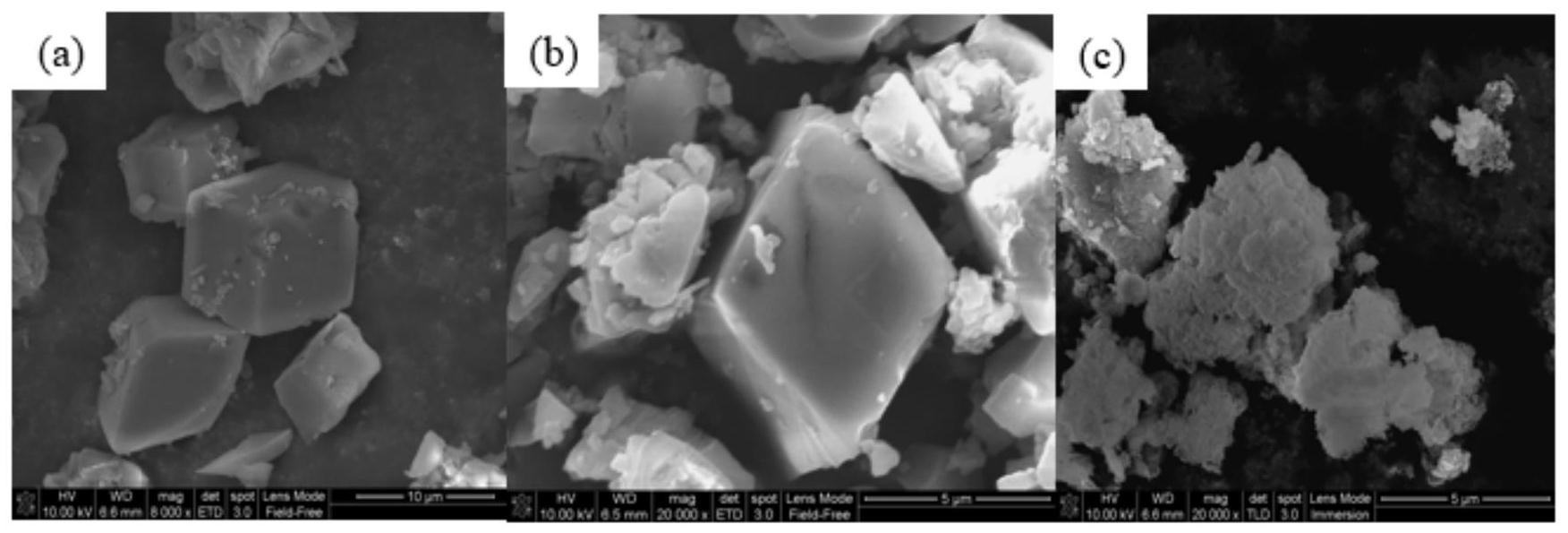

（2）制备负载纳米光催化剂的交联型CD-MOF复合材料：首先将交联型CD-MOF与水按照质量比为1:30000-1:500混合后搅拌，再加入硝酸盐和六亚甲基四胺，继续搅拌1-5 h，加热至80-100 ℃条件下反应5-10 h，反应结束后，固液分离，洗涤即可得到负载纳米光催化剂的交联型CD-MOF复合材料，其中，交联型CD-MOF和硝酸盐的质量比为1:1-1:10，硝酸盐：六亚甲基四胺质量比为1:1-1:30。

2.根据权利要求1所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，步骤（1）中，所述双环氧交联剂包括乙二醇缩水甘油醚、新戊二醇二缩水甘油醚、双酚A二缩水甘油醚、间苯二酚二缩水甘油醚中的任意一种或多种的混合。

3. 根据权利要求1或2所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，步骤（1）中，所述干燥是真空干燥24-48 h。

4.根据权利要求1或2所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，步骤（2）中，所述硝酸盐包括硝酸锌、硝酸钛、硝酸铈中的任意一种或多种的混合。

5.根据权利要求3所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，步骤（2）中，所述硝酸盐包括硝酸锌、硝酸钛、硝酸铈中的任意一种或多种的混合。

6. 根据权利要求1、2、5任一所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，所述CD-MOF通过溶剂热法制备得到，所述溶剂热法为：将质量比为1:1-10:1的γ-CD和氢氧化钾与水混合，其中，氢氧化钾浓度为0.1-10 mol/L，搅拌5-60 min，接着按照甲醇和水体积比为1:2-200加入甲醇，于30-70 ℃下反应5-12 h，然后加入体积为甲醇体积20 700倍的浓度为3-15 mg/mL的季铵盐类表面活性剂，搅拌均匀后在室温下~静置12-24 h，然后固液分离并用异丙醇洗涤，干燥后即可得到CD-MOF。

7. 根据权利要求3所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，所述CD-MOF通过溶剂热法制备得到，所述溶剂热法为：将质量比为1:1-10:

1的γ-CD和氢氧化钾与水混合，其中，氢氧化钾浓度为0.1-10 mol/L，搅拌5-60 min，接着按照甲醇和水体积比为1:2-200加入甲醇，于30-70 ℃下反应5-12 h，然后加入体积为甲醇体积20 700倍的浓度为3-15 mg/mL的季铵盐类表面活性剂，搅拌均匀后在室温下静置12-~

24 h，然后固液分离并用异丙醇洗涤，干燥后即可得到CD-MOF。

8. 根据权利要求4所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，所述CD-MOF通过溶剂热法制备得到，所述溶剂热法为：将质量比为1:1-10:

1的γ-CD和氢氧化钾与水混合，其中，氢氧化钾浓度为0.1-10 mol/L，搅拌5-60 min，接着按照甲醇和水体积比为1:2-200加入甲醇，于30-70 ℃下反应5-12 h，然后加入体积为甲醇体积20 700倍的浓度为3-15 mg/mL的季铵盐类表面活性剂，搅拌均匀后在室温下静置12-~

24 h，然后固液分离并用异丙醇洗涤，干燥后即可得到CD-MOF。

9.根据权利要求6所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备方法，其特征在于，所述季铵盐类表面活性剂包括N,N-二甲基十二烷基胺、十八烷基三甲基氯化铵、十六烷基三甲基溴化铵、聚二烯二甲基氯化铵中的任意一种或多种的混合。

10.权利要求1 9任一所述的一种负载纳米光催化剂的交联型CD-MOF复合材料的制备~

方法制备得到的负载纳米光催化剂的交联型CD-MOF复合材料。

11.权利要求10所述的负载纳米光催化剂的交联型CD-MOF复合材料在光催化降解染料废水中的应用。

12.根据权利要求11所述的应用，所述染料废水为皮革、印染或造纸此类含染料有机废水。

13.包含权利要求10所述的负载纳米光催化剂的交联型CD-MOF复合材料的污水处理剂。
