专利号: 2019104798916
申请人: 杭州成威物业管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

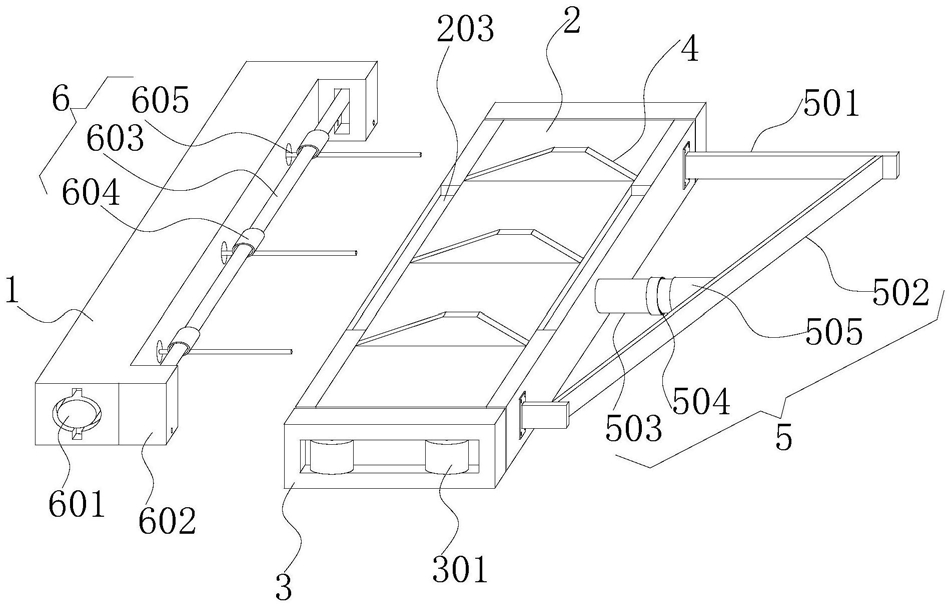

1.一种建筑装潢用墙纸粘贴设备,其特征在于:包括侧边箱(1)、铺设箱(2)、适配箱(3)、贴墙架(4)和整平机构(5),所述侧边箱(1)的内腔设置有拉拽机构(6),所述铺设箱(2)与拉拽机构(6)活动连接,所述适配箱(3)活动安装在铺设箱(2)的正面与背面,所述贴墙架(4)的底部与铺设箱(2)的顶部固定焊接,所述整平机构(5)设置在铺设箱(2)右侧;所述整平机构(5)包括长短板(501)、倾斜刮板(502)、螺纹中心柱(503)、推送环(504)和补偿筒(505),所述长短板(501)的左侧通过安装片与铺设箱(2)的右侧面固定连接,所述倾斜刮板(502)通过卡栓活动安装在两块长短板(501)之间,所述螺纹中心柱(503)的左侧与铺设箱(2)右侧的中部固定焊接,所述推送环(504)套接在螺纹中心柱(503)的外圈上,所述补偿筒(505)套接在螺纹中心柱(503)外圈的右侧。2.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述拉拽机构(6)包括中心收卷轴(601)、延伸侧板(602)、绷紧轴(603)、绷紧环(604)和拉拽钢丝绳(605),所述中心收卷轴(601)贯穿式安装在侧边箱(1)的内腔,所述延伸侧板(602)的左侧与侧边箱(1)的侧面固定焊接,所述绷紧轴(603)活动安装在两个延伸侧板(602)之间,所述绷紧环(604)等距离套接在绷紧轴(603)的外圈上,所述拉拽钢丝绳(605)缠绕在中心收卷轴(601)的外圈上。3.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述铺设箱(2)内腔的两侧均通过直接固定安装有补偿轴(201),所述补偿轴(201)外圈的正面与背面均螺纹连接有旋转筒(202)。4.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述适配箱(3)的正面与背面均设置有滚轮(301),所述适配箱(3)背面的两侧均固定焊接有空心筒(302),所述空心筒(302)远离适配箱(3)一端的外圈设置有限位环(303),所述适配箱(3)相对一侧的中部固定焊接有挤压锥(304)。5.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述贴墙架(4)为梯形架,所述贴墙架(4)的顶部开设有钢丝槽(401),所述钢丝槽(401)的内腔等距离开设有滚动轴(402)。6.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述倾斜刮板(502)为空心板,所述倾斜刮板(502)正面与背面的底部均固定焊接有收缩筒(5021),所述收缩筒(5021)内壁的顶部固定焊接有整平弹簧(5022),所述整平弹簧(5022)的底部固定焊接有收缩柱(5023),所述收缩柱(5023)相对一侧的底部固定焊接有铲板(5024)。7.根据权利要求2所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述绷紧环(604)位于拉拽钢丝绳(605)的正上方,所述绷紧环(604)的底部固定焊接有插接片(606)。8.根据权利要求1所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述铺设箱(2)顶部的两侧均开设有条形槽(203),所述补偿筒(505)的右侧搭接在倾斜刮板(502)的侧面。9.根据权利要求3所述的一种建筑装潢用墙纸粘贴设备,其特征在于:所述旋转筒(202)的顶部贯穿条形槽(201)并延伸至铺设箱(2)顶部的外侧,所述旋转筒(202)的内腔为圆台形。
