专利号: 201910479894X
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

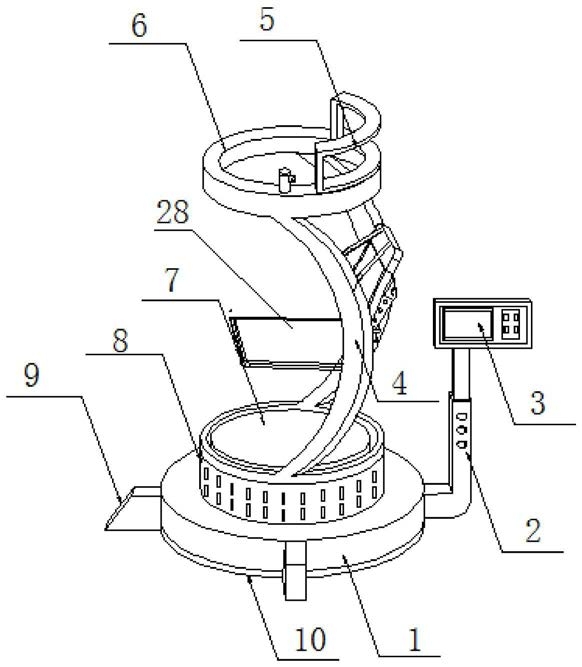

1.一种动画虚拟实景体验装置,包括底座(1)、支撑安装平台(7)、支撑架(4)、座椅(28)和虚拟体验眼镜,其中,所述底座(1)上设置有所述支撑安装平台(11),所述支撑安装平台上设置有向上弧形延伸的支撑架(4),所述支撑架的中下部设置有所述座椅(28),其特征在于,所述支撑架的顶部设置有所述保护环(6),所述保护环为圆环结构,且所述保护环上设置有对所述虚拟体验眼镜进行可拆卸安装的安装架(5);

所述支撑安装平台(11)在所述底座(1)上可绕其中心竖直轴线可转动的设置;且所述支撑安装平台(11)采用振动组件(7)设置在所述底座上,且所述振动组件(7)能够使得所述支撑安装平台(11)的顶部平面以及支撑架在空间内进行空间振动。

2.根据权利要求1所述的一种动画虚拟实景体验装置,其特征在于,所述底座(1)上位于所述支撑安装平台(11)的外部设置有向上延伸的安装圆盘(8),所述振荡组件设置在所述安装圆盘内,所述底座的底部设置有多个圆周阵列的固定脚(9)。

3.根据权利要求1所述的一种动画虚拟实景体验装置,其特征在于,所述振荡组件(7)的底部固定套设有齿圈(27),所述振荡组件的底部可转动的套设在所述底座(1)内,且所述底座(1)内设置有与所述齿圈(27)啮合传动的驱动齿轮,所述驱动齿轮与驱动电机传动连接。

4.根据权利要求1所述的一种动画虚拟实景体验装置,其特征在于,所述底座(1)的侧表面固定安装有伸缩支架(2),所述伸缩支架(2)的上端固定安装有控制平台(3),所述控制平台上设置有控制面板。

5.根据权利要求1所述的一种动画虚拟实景体验装置,其特征在于,所述振动组件(7)包括安装于安装座(8)或底座(1)内底部的固定板(15),所述固定板的外部固定套设有所述齿圈(27),所述固定板为圆盘结构,且所述固定板(15)的上表面同轴安装有安装筒(14),所述安装筒(14)内底部设置有电磁线圈(16),所述安装筒(14)内部靠近电磁线圈(16)的上方位置设置有永磁铁(17),所述永磁铁(17)的上表面中间位置固定安装有支撑平台(13),所述支撑平台(13)的上表面圆周均匀固定连接设置有若干共振弹簧(12),所述共振弹簧(12)的上端固定安装所述支撑安装平台(11),所述支撑平台(13)的顶部与所述支撑安装平台(11)之间还设置有空间振荡组件。

6.根据权利要求5所述的一种动画虚拟实景体验装置,其特征在于,所述空间振荡组件包括多个伸缩振荡驱动件(26)和振荡顶杆(25),其中,所述伸缩振荡驱动件固定在所述支撑平台内,且所述伸缩振荡驱动件的输出端连接有所述振荡顶杆(25),所述振荡顶杆能够对所述支撑安装平台(11)施加振荡顶紧力。

7.根据权利要求6所述的一种动画虚拟实景体验装置,其特征在于,所述伸缩振荡驱动件(26)为气缸、液压缸或者线性电磁伸缩驱动器。

8.根据权利要求6所述的一种动画虚拟实景体验装置,其特征在于,所述伸缩支架(2)包括固定安装于底座(1)侧表面的第一伸缩杆(20),所述第一伸缩杆(20)的上端内部滑动连接有第二伸缩杆(18),所述第一伸缩杆(20)的侧表面顶端设置有若干个定位孔(19),所述第二伸缩杆(18)的侧表面底端固定安装有弹簧按钮(21)。

9.根据权利要求8所述的一种动画虚拟实景体验装置,其特征在于,所述弹簧按钮(21)包括开设于第二伸缩杆(18)侧表面的安装槽(23),所述安装槽(23)底部固定安装有弹簧(24),所述弹簧(24)的顶端固定安装有按钮(22),所述保护环(6)的上表面的安装架(5)为弧形结构,所述底座(1)或者固定脚的下表面粘接有防滑垫(10)。

10.根据权利要求9所述的一种动画虚拟实景体验装置,其特征在于,还包括控制器,所述控制器能够使得该动画虚拟实景体验装置根据所述虚拟体验眼镜的内容情况进行相应的转动以及空间振动。
