专利号: 2019104802714
申请人: 杭州余杭弘创物业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

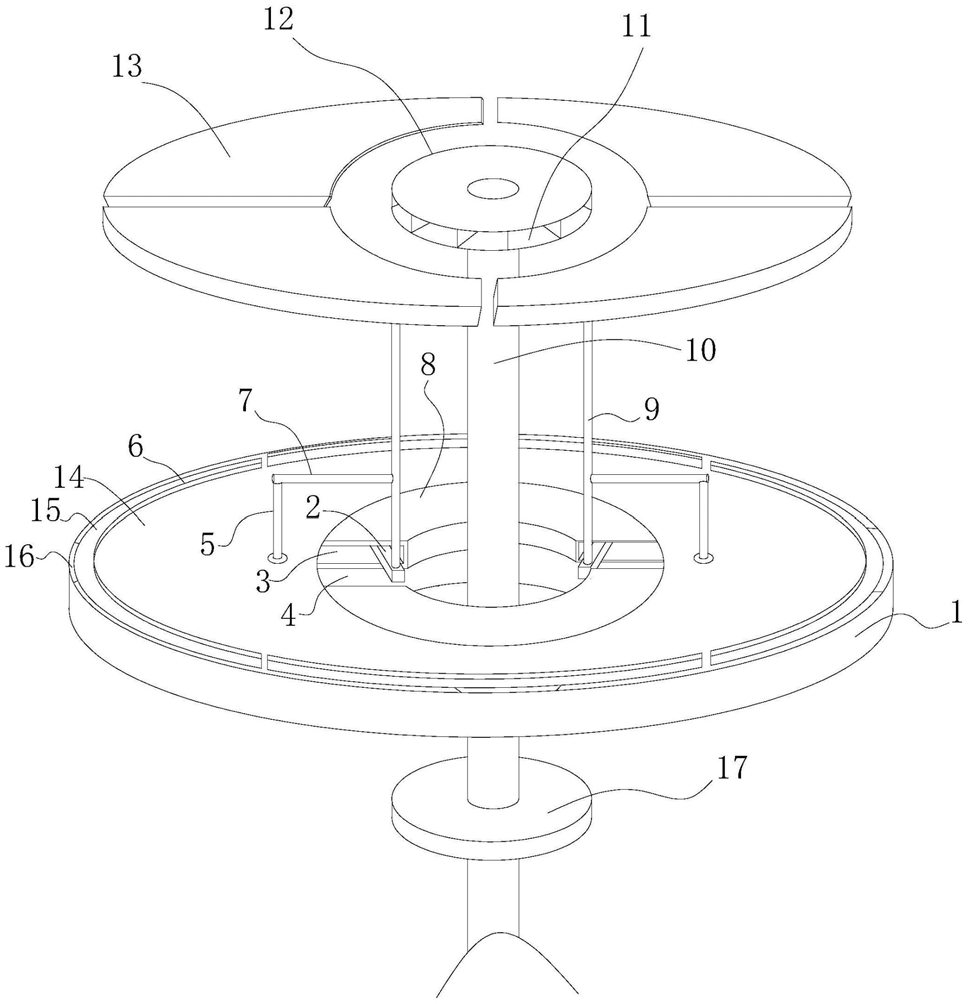

1.一种清洁桌面垃圾的双圆盘餐桌,包括餐桌本体(1),其特征在于:所述餐桌本体(1)的顶部正面中间部位开设有圆槽孔(8),所述圆槽孔(8)的内壁左右两侧均开设有长槽口(4),所述长槽口(4)的槽口左壁上开设有滑槽口(3),所述滑槽口(3)的内腔中活动连接有滑动块(2),所述滑动块(2)的正面上固定连接有推动器(23),所述推动器(23)的顶部正面上固定连接有支撑杆(9),所述支撑杆(9)的顶部固定连接有垂直条(22),所述垂直条(22)的顶部与底部均固定连接有支撑面板(19) ,所述支撑面板(19)的正面上开设有斜槽口(18),所述斜槽口(18)的槽口内活动连接有圆球连接杆(21),所述圆球连接杆(21)的底部为圆球状,且圆球位于斜槽口(18)的槽口内,所述圆球连接杆(21)的顶部固定连接有第一磁板(13),所述第一磁板(13)的数量为四组,且四组所述第一磁板(13)为环形状,四组所述第一磁板(13)的内圈之间设置有第二磁圈放置块(12),所述第二磁圈放置块(12)的外壁上开设有磁铁放置口(11) ,所述第二磁圈放置块(12)的底部正面上固定连接有支撑支柱(10),所述支撑支柱(10)的外壁下方固定连接有密封盘(17),所述密封盘(17)与圆槽孔(8)的大小相适配,所述第一磁板(13)与第二磁圈放置块(12)处于同一平面上,所述支撑杆(9)的外壁下方设置有位移机构(14),所述餐桌本体(1)的顶部正面上四周外侧均放置有残留物放置弧形板(15),所述残留物放置弧形板(15)的外壁与餐桌本体(1)的内壁之间设置有转筒(16),所述残留物放置弧形板(15)的正面外壁上固定连接有隔挡弧形板(6)。2.根据权利要求1所述的一种清洁桌面垃圾的双圆盘餐桌,其特征在于:所述位移机构(14)包括支撑杆(9),所述支撑杆(9)的外壁上开设有长条槽(26),所述长条槽(26)的槽口左右两侧均开设有长条滑槽(27),所述长条滑槽(27)的槽口壁上活动连接有滑动块本体(24),所述滑动块本体(24)的顶部正面上固定连接有A杆(7),所述A杆(7)的底部固定连接有B杆(5)。3.根据权利要求1所述的一种清洁桌面垃圾的双圆盘餐桌,其特征在于:所述残留物放置弧形板(15)的外壁与转筒(16)的外壁固定连接,所述转筒(16)的内部放置有垂直杆,且垂直杆的顶部与底部均固定连接在餐桌本体(1)的内壁上。4.根据权利要求2所述的一种清洁桌面垃圾的双圆盘餐桌,其特征在于:所述B杆(5)的底部固定连接有C杆(32),所述C杆(32)的外壁下方固定连接有第一弹簧伸缩筒(20),所述第一弹簧伸缩筒(20)的外壁右侧为开槽口状,所述第一弹簧伸缩筒(20)的右侧设置有第二弹簧伸缩筒(42),所述第二弹簧伸缩筒(42)的顶部固定连接有驱动支柱(28),所述第二弹簧伸缩筒(42)的外壁左侧为开槽口状,所述第一弹簧伸缩筒(20)与第二弹簧伸缩筒(42)之间固定连接有倾斜支撑板(25),所述倾斜支撑板(25)的顶部位于第二弹簧伸缩筒(42)的内部,并且倾斜支撑板(25)的底部位于第一弹簧伸缩筒(20)的内部,所述第一弹簧伸缩筒(20)的底部内壁上固定连接弹簧本体,所述第二弹簧伸缩筒(42)的顶部内壁上固定连接弹簧本体,所述驱动支柱(28)的顶部固定连接有焊接支撑杆(39),所述焊接支撑杆(39)的顶部固定连接有弧形推动片(40),所述弧形推动片(40)的顶部正面上固定连接有螺栓(41),所述螺栓(41)的底部贯穿弧形推动片(40)的顶部正面,并于焊接支撑杆(39)的外壁上侧螺纹连接,所述弧形推动片(40)位于残留物放置弧形板(15)的下方。5.根据权利要求1所述的一种清洁桌面垃圾的双圆盘餐桌,其特征在于:所述餐桌本体(1)的底部正面左右两侧均固定连接有D杆(29),所述D杆(29)的外壁上固定连接有驱动焊接杆(30),所述驱动焊接杆(30)的底部固定连接有电动伸缩器(31),所述电动伸缩器(31)

的外壁上焊接有倾斜弧形板(37),所述倾斜弧形板(37)的外壁下方固定连接有倾斜闭合支柱(38),所述倾斜闭合支柱(38)的数量为四组,四组所述倾斜闭合支柱(38)的底部均为半圆状,且四组半圆状连在一起为整圆(36)。6.根据权利要求5所述的一种清洁桌面垃圾的双圆盘餐桌,其特征在于:所述支撑支柱(10)的底部固定连接有垃圾桶放置筒(33),所述垃圾桶放置筒(33)的内部放置有垃圾筒(35),且垃圾桶放置筒(33)为半开槽状,所述垃圾桶放置筒(33)的顶部为开口状态,且垃圾桶放置筒(33)的顶部左右两侧固定连接有垂直杆密封盖(34),所述整圆(36)的口径等于垃圾桶放置筒(33)的口径。
