专利号: 2019104837821
申请人: 林子策
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

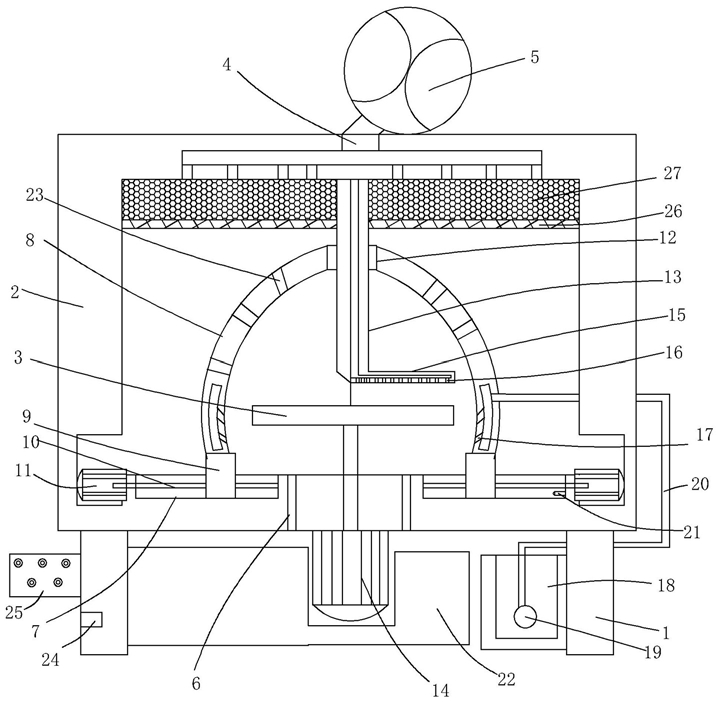

1.一种具有缓冲结构的家具喷漆用粉尘净化装置,包括底座,固定在所述底座上的装置壳体,在所述装置壳体内部设有圆形的喷漆承载架,其特征在于:在所述装置壳体的顶部固定有排尘口,在所述装置壳体的顶部固定有与所述排尘口相连接的除尘风机,在所述装置壳体的底壁上均匀固定有进风口,在所述装置壳体的底壁上均匀固定有至少四条截面为燕尾形的调节滑槽,在所述装置壳体内均匀设置有至少四个结构相同的缓冲瓣片,所述缓冲瓣片的底端通过燕尾滑块设置在所述调节滑槽内,所述缓冲瓣片组合成完整的半球形罩体且喷漆承载架处于半球形罩体的正中心,在所述调节滑槽内设置有滚珠丝杆,在所述装置壳体的侧部固定有与所述滚珠丝杆相连接的驱动电机,在所述缓冲瓣片的顶部固定有喷漆圆孔,在所述装置壳体的顶部固定有喷枪体,所述喷枪体设置在喷漆圆孔的正上方,在半球形罩体闭合时所述喷枪体自喷漆圆孔伸入半球形罩体内。

2.根据权利要求1所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述底座上固定有旋转电机,所述喷漆承载架的底端固定在所述旋转电机的主轴上。

3.根据权利要求2所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述喷枪体的底端固定有喷漆横杆,所述喷漆横杆与所述喷漆承载架相平行,在所述喷漆横杆的底端均匀固定有喷漆喷头,所述喷漆横杆的长度与喷漆承载架的半径相同且所述喷漆横杆的一端处于喷漆承载架的正中心上方。

4.根据权利要求3所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述缓冲瓣片的内侧面中下部均匀固定有喷水孔,所述喷水孔设置在喷漆承载架的顶面下方,在所述底座上固定有储水箱,在所述储水箱内固定有水泵,所述水泵通过导水管与所述喷水孔相连接。

5.根据权利要求4所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述调节滑槽的外侧端固定有与所述水泵相连接的启动按钮,所述缓冲瓣片在向外移动时抵压在启动按钮上使水泵启动。

6.根据权利要求5所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述底座上固定有集液槽,在所述缓冲瓣片的中上部均匀固定有透气排尘小孔。

7.根据权利要求6所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述底座上固定有电源插头和开关面板,所述开关面板上固定有除尘风机控制开关、旋转电机控制按钮。

8.根据权利要求7所述的具有缓冲结构的家具喷漆用粉尘净化装置,其特征在于:在所述装置壳体的顶部固定有隔网,在所述隔网与装置壳体的顶面之间填充有活性炭颗粒,所述活性炭颗粒的直径大于隔网的网径。
