专利号: 2019104838720
申请人: 杭州卓维机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

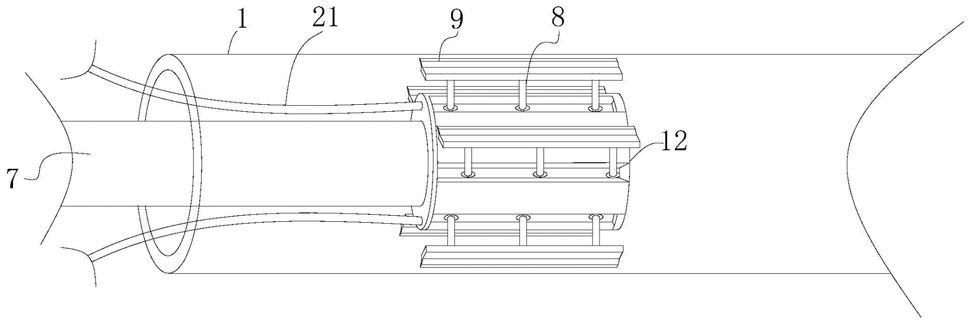

1.一种无视管道长度的内壁打磨装置,包括管道本体(1),其特征在于:所述管道本体(1)的内壁上设置有固定杆(7),所述固定杆(7)的顶部固定连接有第一打磨头(2),所述第一打磨头(2)的外壁上开设有长槽口(12),所述长槽口(12)的槽口底部固定连接有支撑杆(8),三个所述支撑杆(8)的顶部固定连接有打磨刀片(9),所述第一打磨头(2)的外壁顶部设置有第二打磨头(3),所述第一打磨头(2)的顶部与第二打磨头(3)的底部之间设置有反转机构(6),所述第二打磨头(3)的底部左右两侧均固定连接有旋转支柱(4),所述第二打磨头(3)的底部正面中间部位固定连接有连接杆本体(5),所述第一打磨头(2)的底部左右两侧均固定连接有气管(21)。

2.根据权利要求1所述的一种无视管道长度的内壁打磨装置,其特征在于:所述固定杆(7)的外壁上开设有第一滑槽口(35),所述连接杆本体(5)的外壁上开设有第二滑槽口(10),所述连接杆本体(5)的顶部与固定杆(7)的顶部之间固定连接有内置圆柱(15),所述连接杆本体(5)与固定杆(7)为中空状,所述第一滑槽口(35)槽口方向为逆时针旋转,而第二滑槽口(10)槽口方向为顺时针旋转。

3.根据权利要求1所述的一种无视管道长度的内壁打磨装置,其特征在于:所述反转机构(6)包括第一打磨头(2),所述第一打磨头(2)的顶部固定连接有第一连接杆(27),所述第一连接杆(27)的顶部固定连接有第二连接杆(24),所述第一连接杆(27)与第二连接杆(27)之间焊接有第一齿轮(26),所述第一齿轮(26)的外圈上活动连接有第二齿轮(28),所述第二齿轮(28)的外壁上固定连接有咬合齿(29),所述第二齿轮(28)的底部固定连接有第三连接杆(25)。

4.根据权利要求3所述的一种无视管道长度的内壁打磨装置,其特征在于:所述第一连接杆(27)的内部设置有中空筒(33),所述中空筒(33)的底部与第一连接杆(27)的底部固定连接有U形管(32),所述中空筒(33)的外壁上固定连接有弧形条(30),所述第一连接杆(27)的内壁上开设有弧形槽口(31),所述弧形条(30)与弧形槽口(31)相适配,所述中空筒(33)的内壁上固定连接有焊接支柱(34)。

5.根据权利要求1所述的一种无视管道长度的内壁打磨装置,其特征在于:所述第一打磨头(2)的外壁正面上开设有长槽口(23),所述长槽口(23)的外壁上固定连接有隔挡块(22)。
