专利号: 2019104863953
申请人: 解涛
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

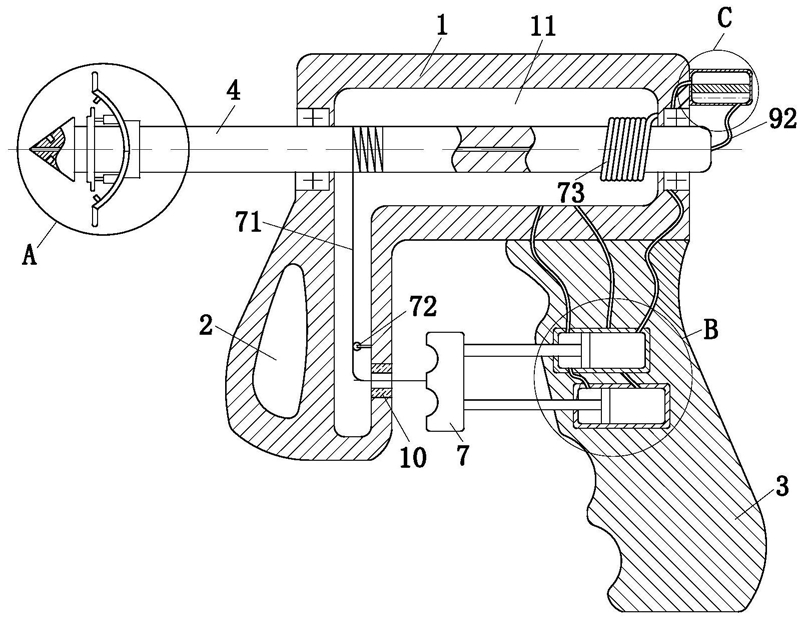

1.一种基于VR技术的神经外科手术用钻颅器,其特征在于:包括壳体(1),壳体(1)下方的一侧开设有用于放置左手的把手(2),壳体(1)上远离把手(2)的一侧固接有用于右手操作的握把(3),壳体(1)和把手(2)注塑成型;所述壳体(1)内部开设有L型空腔(11),壳体(1)的一侧设有钻杆(4),钻杆(4)的一端固接有钻头(41),钻杆(4)的另一端与壳体(1)通过轴承转动连接,钻头(41)的内部设有摄像头(42),摄像头(42)通过电性连接外部VR眼镜,摄像头(42)输出信号经VR眼镜处理生成颅内环境的画面;所述钻杆(4)位于钻头(41)处活动连接有吸盘(43),吸盘(43)的一侧套设有限位环(44),限位环(44)与钻杆(4)固接,吸盘(43)用于减少钻头(41)的抖动;所述握把(3)的内部分别设有一号气缸(5)和二号气缸(6),一号气缸(5)和二号气缸(6)的活塞杆的一端从握把(3)内穿出并固接有扳机(7);所述钻杆(4)位于L型空腔(11)的内部缠绕有刚性绳(71),壳体(1)的下方开设有通孔,刚性绳(71)远离钻杆(4)的一端穿过通孔与扳机(7)固接,且L型空腔(11)内开设有导轮(72),导轮(72)用于对刚性绳(71)进行导向;所述钻杆(4)位于L型空腔(11)内的部分,且远离刚性绳(71)的一侧套设有扭簧(73),扭簧(73)的一端与壳体(1)固接,另一端与钻杆(4)固接,扳机(7)拉动刚性绳(71)移动时钻杆(4)转动,钻杆(4)转动时钻头(41)转动。

2.根据权利要求1所述的一种基于VR技术的神经外科手术用钻颅器,其特征在于:所述一号气缸(5)内部的活塞杆将一号气缸(5)分别分为一号腔室(51)和二号腔室(52),二号气缸(6)内部的活塞杆将二号气缸(6)分别分为三号腔室(61)和四号腔室(62),一号腔室(51)和三号腔室(61)通过一号气管(63)相连通,一号腔室(51)和三号腔室(61)之间通过二号气管(64)与吸盘(43)连通,扳机(7)移动时吸盘(43)内的气体通过二号气管(64)进入一号腔室(51)和三号腔室(61)内使得吸盘(43)内形成负压。

3.根据权利要求2所述的一种基于VR技术的神经外科手术用钻颅器,其特征在于:所述吸盘(43)远离限位环(44)的一侧固接有顶升气缸(8),顶升气缸(8)通过三号气管(81)与四号腔室(62)连通,顶升气缸(8)的输出端固接有稳定环(82),稳定环(82)整体为阶梯状,稳定环(82)的内侧直径与钻头(41)的直径相同,二号气缸(6)的活塞杆移动时,四号腔室(62)内的气体进入顶升气缸(8)内。

4.根据权利要求3所述的一种基于VR技术的神经外科手术用钻颅器,其特征在于:所述吸盘(43)的两侧固接有密封板(83),密封板(83)用于增大吸盘(43)的稳定性。

5.根据权利要求1所述的一种基于VR技术的神经外科手术用钻颅器,其特征在于:所述壳体(1)远离钻头(41)的一端固接有存液箱(9),存液箱(9)内放置有活塞板(91),活塞板(91)的下方放置有生理盐水,存液箱(9)的下方设有出液管(92),出液管(92)的一端与存液箱(9)的底部连通,另一端伸入至钻杆(4)和钻头(41)的内部,且存液箱(9)上方通过四号气管(93)与二号腔室(52)连通,一号气缸(5)内的活塞杆移动时二号腔室(52)内的气体进入存液箱(9)内。

6.根据权利要求1所述的一种基于VR技术的神经外科手术用钻颅器,其特征在于:所述通孔内设有空心石墨环(10),空心石墨环(10)用于减少刚性绳(71)的摩擦力。
