专利号: 2019104894063
申请人: 嘉兴华竹电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

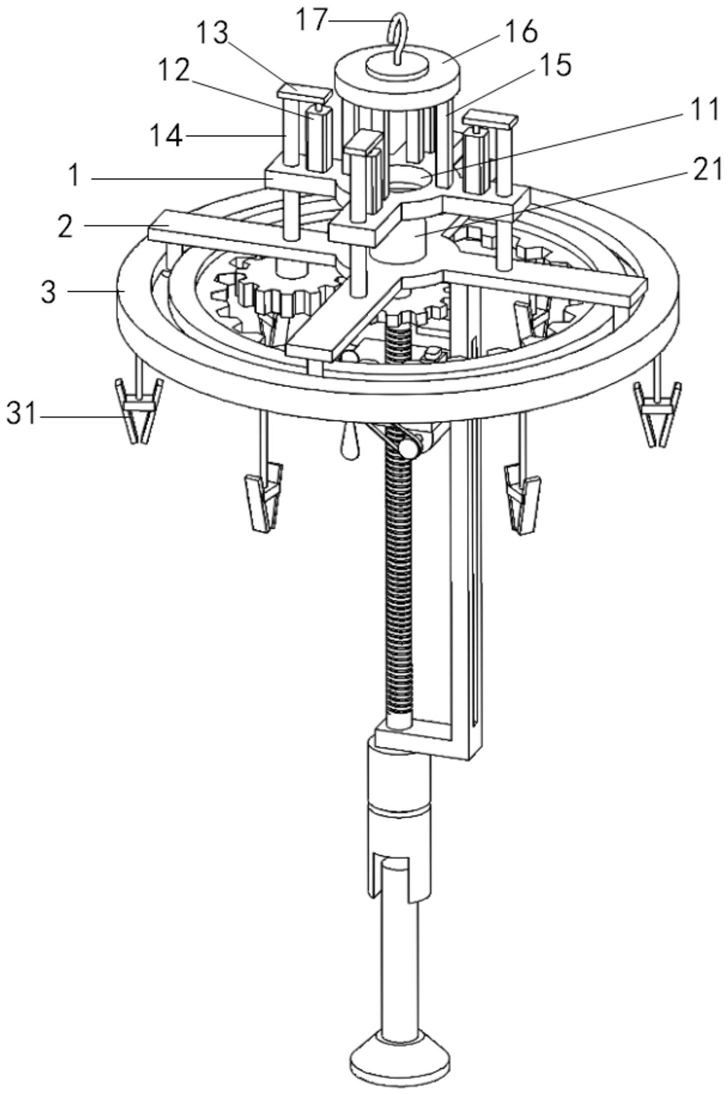

1.一种辅助吹风的厚衣服晾衣架,包括十字固定座(1),其特征在于:所述十字固定座(1)的上方设有挂钩(17),十字固定座(1)的下方设有十字活动座(2),十字活动座(2)的下方转动设有圆环座(3),圆环座(3)的底面设有多个衣夹(31),所述十字活动座(2)的下方中心活动设有升降吹风装置。

2.根据权利要求1所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述十字固定座(1)的顶面中心固定有多个竖直延伸柱(15),竖直延伸柱(15)的顶面共同连接有固定圆盘(16),挂钩(17)设在圆盘(16)的顶面。

3.根据权利要求1所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述十字固定座(1)的十字部分的顶面分别固定有一个升降气缸(12),升降气缸(12)的活塞杆上固定有座体连接板(13),座体连接板(13)的底面固定有向下延伸的伸缩柱(14),伸缩柱(14)的底端穿过十字固定座(1)且连接在十字活动座(2)上。

4.根据权利要求1所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述十字活动座(2)的十字部分的底面外端分别设有向下延伸的挂轴(24),挂轴(24)的底面设有限位圆板(241),圆环座(3)的顶面所具有的横截面积为凸形的圆环卡槽(32)配合在挂轴(24)和限位圆板(241)上。

5.根据权利要求1所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述十字活动座(2)的底面一侧固定有向下延伸的L形支架(26),十字活动座(2)的底面中心与L形支架(26)的底板顶面之间转动连接有丝杆(22),十字活动座(2)的顶面中心固定有升降电机(21),升降电机(21)的输出轴为花键轴,花键轴插套在丝杆(22)的顶端具有的花键孔中,十字固定座(1)的中心设有正对于升降电机(21)的升降通孔(11),升降吹风装置螺接在丝杆(22)上。

6.根据权利要求5所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述丝杆(22)的上端固定有主动齿轮(23),所述十字活动座(2)的底面一侧转动连接有与主动齿轮(23)相啮合的传动齿轮(25),所述圆环座(3)的内圈壁上固定有环形内齿轮(33),传动齿轮(25)与环形内齿轮(33)相啮合。

7.根据权利要求5所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述升降吹风装置包括螺接在丝杆(22)上的吹风座(4),吹风座(4)的后侧壁上所具有的导向凸起块(411)滑动设置在L形支架(26)的侧板上所具有竖直滑动通槽(261)中,所述吹风座(4)的前端插设有风扇转轴(401),风扇转轴(401)的两端分别伸出吹风座(4)的侧壁且轴端上均固定有风扇(41),所述吹风座(4)的底面后端固定有驱动电机(42),驱动电机(42)的输出轴上设有皮带盘(421),皮带盘(421)与风扇转轴(401)的一端通过传动皮带(43)连接,所述吹风座(4)的前端壁上固定有内部空心的保护座(44),保护座(44)的内部设有多个电阻丝(45),保护座(44)的壁体上设有多个透气孔(441);所述吹风座(4)的底面前端设有紫外线灯(46);

所述吹风座(4)的顶面后端设有限位块(47),限位块(47)的顶面设有弹性块(48),所述L形支架(26)的侧板内壁上端设有限位凸板(262),限位凸板(262)正对于弹性块(48)。

8.根据权利要求5所述的一种辅助吹风的厚衣服晾衣架,其特征在于:所述L形支架(26)的底板底面固定有圆形柱(51),活动柱(52)转动连接在圆形柱(51)的底面,所述活动柱(52)的下端设有铰接口(521),转动柱(53)铰接在铰接口(521)中,所述转动柱(53)的下端设有吸盘(54)。
