专利号: 201910493616X
申请人: 新昌县麦迪环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

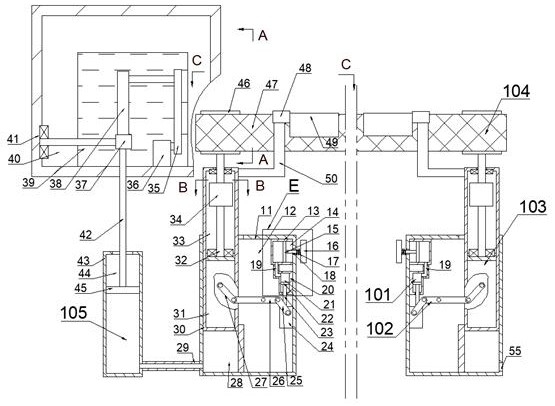

1.一种河道漂浮物拦截设备,包括左右对称的固定连接于河道底部且靠近左右两侧河岸的两个基座;

所述基座内设有基座腔,所述基座内设有位于所述基座腔远离对称中心一侧且与所述基座腔相通的滑动腔,所述基座腔内设有水位感应装置,所述水位感应装置通过固定连接于所述基座腔上侧内壁的液压缸,设置于所述液压缸内的活塞腔,与所述活塞腔滑动连接且伸出所述基座腔端面的活塞杆,与所述活塞杆固定连接且位于所述基座腔端面外的压力感应块,由于水位变化而产生的水压变化使得所述压力感应块带动所述活塞杆左右移动从而实现检测水位变化;

所述基座腔内设有位于所述水位感应装置下侧的可将所述水位感应装置因水位变化而产生的位移进行放大的位移放大装置,所述滑动腔内滑动连接有能在船只通过时自动下沉且能与所述水位感应装置、所述位移放大装置联动实现船只行驶过后自动上浮的浮沉装置,左右两侧的所述浮沉装置之间设有拦截清理装置,所述拦截清理装置通过位于所述浮沉装置上侧的拦截带轮,连接于左右两侧的所述拦截带轮之间的拦截带,所述拦截带轮带动所述拦截带转动实现拦截漂浮垃圾并自动将垃圾移动到河岸边。

2.如权利要求1所述的一种河道漂浮物拦截设备,其特征在于:左侧河岸上设置有半浸水式的垃圾箱,所述垃圾箱内设有开口朝右的回收腔,所述回收腔内设有能将船只通过时产生的动能作为动力源对所述回收腔内垃圾进行处理的推动装置。

3.如权利要求1所述的一种河道漂浮物拦截设备,其特征在于:以左侧的所述水位感应装置为例,所述水位感应装置包括与所述基座腔上侧壁面和右侧壁面固定连接的所述液压缸,所述活塞腔内滑动连接有活塞头,所述活塞杆与所述活塞头右侧端面固定连接且所述活塞杆右端伸出所述基座腔端面,所述压力感应块与所述基座腔右侧端面之间连接有推力弹簧,所述基座腔右侧内壁上固定连接有位于所述液压缸下侧的推动缸,所述推动缸内设有推动腔,所述推动腔与所述活塞腔之间相通连接有液压管,所述推动缸内滑动连接有推动塞头,所述推动塞头下侧端面上固定连接有延伸出所述推动腔下侧端面的推动杆。

4.如权利要求1或3所述的一种河道漂浮物拦截设备,其特征在于:以左侧的所述位移放大装置为例,所述位移放大装置包括与所述推动杆固定连接且滑动连接于所述基座腔右侧内壁上的滑动块,所述滑动块上铰接有连杆,所述基座腔后侧内壁上转动连接有位于所述推动缸左侧且与所述连杆左端铰接的杠杆,所述杠杆左端铰接有摆杆。

5.如权利要求1或4所述的一种河道漂浮物拦截设备,其特征在于:以左侧的所述浮沉装置为例,所述浮沉装置包括滑动连接于所述滑动腔左右侧内壁上的滑动箱,所述滑动箱前侧端面与所述摆杆左端转动连接,所述滑动箱内设有气腔,所述滑动箱内设有位于所述滑动箱上侧的转动腔,所述转动腔前侧内壁上设有前后贯通的进水口,所述转动腔后侧内壁上设有前后贯通的出水口,所述转动腔右侧端面上固定连接有L型杆,所述L型杆右端固定连接有前后对称的横杆,所述横杆右侧端面上前后对称的固定连接有两个升降斜台。

6.如权利要求5所述的一种河道漂浮物拦截设备,其特征在于:所述气腔内充有空气,从而使所述滑动箱的密度与水相近,使的所述滑动箱能悬浮于水中,右侧的所述滑动腔右侧内壁上设有左右贯通的用于减少右侧所述滑动箱滑动阻力的排水口。

7.如权利要求1或5所述的一种河道漂浮物拦截设备,其特征在于:以左侧的所述拦截清理装置为例,所述拦截清理装置包括与所述转动腔下侧内壁转动连接且延伸出所述转动腔上侧端面的动力轴,所述动力轴上固定连接有位于所述转动腔内的叶轮,所述拦截带轮固定连接于所述动力轴上且位于所述转动腔端面外,所述拦截带外侧端面上环向阵列分布有与所述拦截带转动连接的数个清理板,所述清理板与所述拦截带转动连接处设有扭转弹簧。

8.如权利要求2或5或7所述的一种河道漂浮物拦截设备,其特征在于:所述进水口位于所述叶轮的左侧,所述出水口位于所述叶轮的右侧,左侧的所述拦截带轮左半部分位于所述回收腔内,前侧的所述清理板能无障碍地带动垃圾进入回收腔内,所述回收腔右侧内壁能阻止垃圾从所述回收腔内漂出,而所述清理板能通过转动从所述回收腔内移出。

9.如权利要求1或2所述的一种河道漂浮物拦截设备,其特征在于:所述推动装置包括与所述回收腔左侧内壁转动连接的曲柄,所述曲柄后端固定连接有伸出所述回收腔前侧端面的固定杆,所述曲柄上端铰接有转杆,所述转杆下端铰接有滑动连接于所述回收腔下侧内壁的推块,所述推块与所述回收腔前侧内壁之间连接有复位弹簧,所述推块后侧端面上固定连接有与所述回收腔下侧内壁滑动连接的推板,河道底部固定连接有位于所述垃圾箱下侧的滑动缸,所述滑动缸内设有开口朝上的推杆腔,所述推杆腔内滑动连接有推头,所述推头上固定连接有延伸出推杆腔上侧端面且与所述固定杆抵接的推杆,所述推杆腔与所述滑动腔之间相通连接有水管。
