专利号: 2019104936403
申请人: 山东鲁速央厨餐饮管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

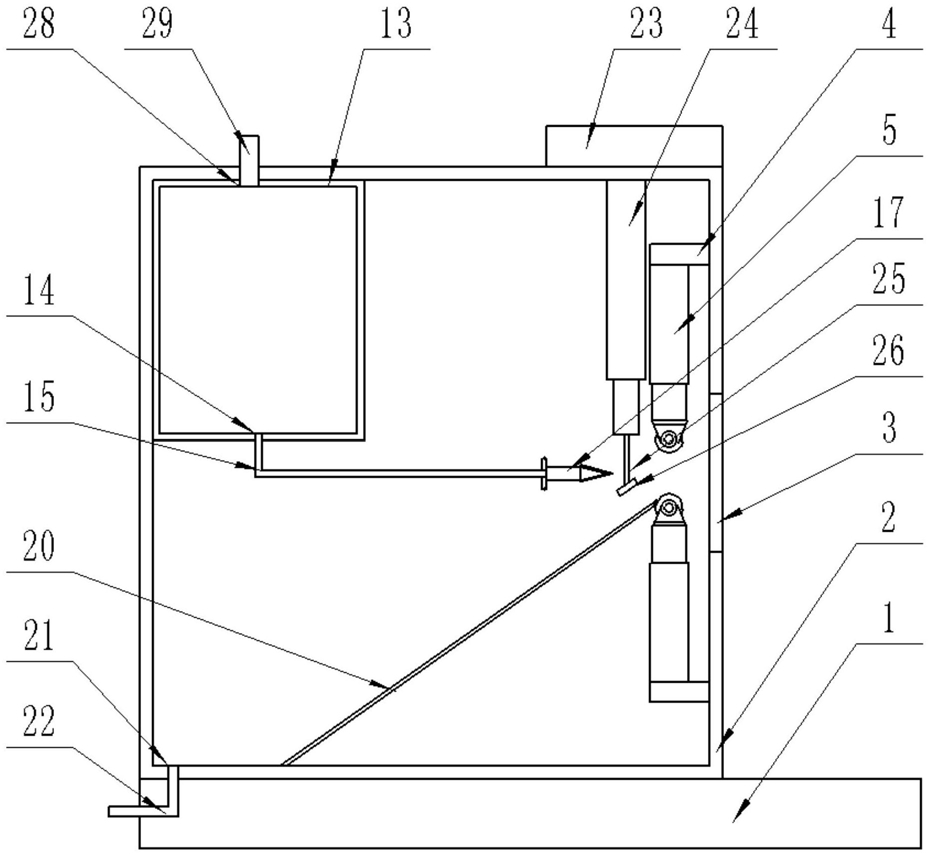

1.一种用于食品打包的纸袋快速密封打包装置,包括底座(1),其特征在于,所述底座(1)固定放置在桌面上,所述底座(1)上设有快速密封打包装置,所述快速密封打包装置由位于底座(1)上方与底座(1)固定连接的打包箱体(2)、开在打包箱体(2)前侧表面下方的打包口(3)、位于打包箱体(2)内侧表面上下两端与打包箱体(2)固定连接且位于打包口(3)两侧的固定底板(4)、位于固定底板(4)两端与固定底板(4)固定连接的两个电动伸缩杆(5)、位于两个电动伸缩杆(5)伸缩端与电动伸缩杆(5)固定连接的滚动座(6)、位于滚动座(6)两侧与滚动座(6)固定连接的轴承座(7)、位于轴承座(7)上与轴承座(7)固定连接的固定轴承(8)、位于固定轴承(8)上与固定轴承(8)固定连接的旋转轴(9)、位于旋转轴(9)上与旋转轴(9)固定连接的滚筒(10)、位于旋转轴(9)一端与旋转轴(9)固定连接的旋转电机(11)、位于旋转电机(11)内部的旋转电机启动装置(12)和位于打包箱体(2)内部的涂胶装置共同构成,所述涂胶装置由位于打包箱体(2)内部与打包箱体(2)固定连接的胶水箱(13)、开在胶水箱(13)下表面上的出胶口(14)、位于出胶口(14)上与出胶口(14)固定连接的出胶管(15)、位于打包箱体(2)内部与打包箱体(2)固定连接的涂胶架(16)、位于涂胶架(16)一侧与涂胶架(16)固定连接且与出胶管(15)固定连接的锥形涂胶板(17)、开在锥形涂胶板(17)外侧表面上均匀分布的漏胶孔(18)、位于锥形涂胶板(17)外侧表面上与锥形涂胶板(17)固定连接的海绵垫(19)、位于打包箱体(2)内部下方与打包箱体(2)固定连接且与滚筒(10)活动连接的收胶板(20)、开在打包箱体(2)下表面上且位于收胶板(20)一侧的排胶口(21)和位于排胶口(21)上与排胶口(21)固定连接的排胶管(22)共同构成,所述打包箱体(2)内设有除胶装置,所述打包箱体(2)上表面上设有控制器(23),所述控制器(23)的电源输出端与电动伸缩杆、旋转电机和除胶装置电性连接。

2.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述除胶装置由位于打包箱体(2)内部上表面一侧与打包箱体(2)固定连接的大电动伸缩杆(24)、位于大电动伸缩杆(24)伸缩端与大电动伸缩杆(24)固定连接的除胶板(25)和位于除胶板(25)上与除胶板(25)固定连接且与收胶板(20)相对应的除胶压条(26)共同构成。

3.根据权利要求2所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述大电动伸缩杆(24)与控制器(23)的电源输出端电性连接。

4.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述滚筒(10)上设有橡胶耐磨垫(27)。

5.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述胶水箱(13)上设有补胶口(28),所述补胶口(28)上设有与打包箱体(2)固定连接的补胶管(29)。

6.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述涂胶装置由不锈钢材质构成。

7.根据权利要求2所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述除胶压条(26)通过将纸袋压到收胶板(20)上将纸袋内多余的胶水挤压到收胶板(20)上。

8.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述控制器(23)内设有PLC系统(30)。

9.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述控制器(23)上设有电容显示屏(31)、控制按钮(32)和开关按钮(33)。

10.根据权利要求1所述的一种用于食品打包的纸袋快速密封打包装置,其特征在于,所述控制器(23)上设有用电接口(34),所述用电接口(34)与外部电源电性连接。
