1.一种双局部有源绝对值磁控忆阻器的等效模拟电路，其特征在于，包括电阻网络、反相比例器、反相比例加法器、反相积分器、绝对值电路网络和乘法器；

配置反相比例器，用于实现输出电压与输入电压的比例运算且使它们极性相反，包括第一反相比例器U3和第二反相比例器U6；

配置反相比例加法器，用于实现多个输入电压的加法运算，使其和作为输出电压且成反相；

配置反相积分器，用于实现对输入电压信号的积分运算；

配置乘法器，用于实现两个输入信号的乘积运算，包括第一乘法器UA1、第二乘法器UA2和第三乘法器UA3；

配置绝对值电路网络，用于实现使输出电压信号为输入电压信号的绝对值运算，包括第一运算放大器U1、第二运算放大器U2、二极管D1和D2以及它们之间的线路连接网络；

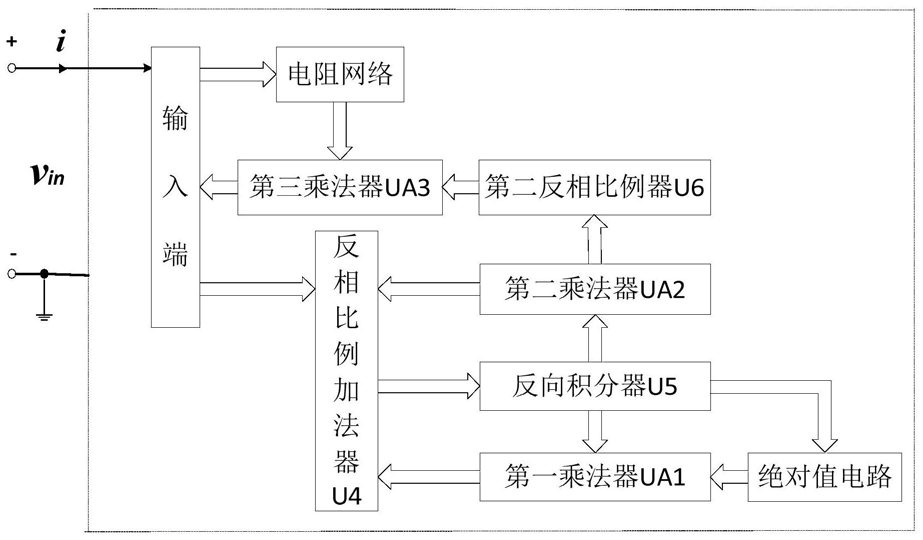

该等效模拟电路仅有一个闭环电路，它是由电阻网络、第一运算放大器U1、第二运算放大器U2、绝对值电路网络、第一乘法器UA1、第二乘法器UA2、第三乘法器UA3、第一反相比例器U3、第二反相比例器U6、反相比例加法器U4和反相积分器U5，通过线路连接组成；

其中，第1电阻R1的一端与第11电阻R11的一端、第三乘法器UA3的Y1引脚、输入信号相连接作为输入端，其另一端与第16电阻R16的一端、第三乘法器的UA3的w引脚连接作为输出端；

第2电阻R2的一端与第3电阻R3的一端、运算放大器U1的第2引脚、第二二极管D2的负极相连接，其另一端接地；第3电阻R3的另一端与第4电阻R4的一端、第一二极管D1的正极相连接；第一二极管D1的负极与第二二极管D2的正极、运算放大器U1的第6引脚连接；运算放大器U1的第3引脚与反相积分器U5的第6引脚连接，其第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第4电阻R4的另一端与第5电阻R5的一端、运算放大器U2的第2引脚连接；第5电阻R5的另一端与第6电阻R6的一端、运算放大器U2的第6引脚连接；运算放大器U2的第3引脚与反相积分器U5的第6引脚连接，其第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第6电阻R6的另一端与第7电阻R7的一端、第一反相比例器U3的第2引脚连接；第7电阻R7的另一端与第一反相比例器U3的第6引脚、第一乘法器UA1的X1引脚连接；第一反相比例器U3的第3引脚接地，其第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第一乘法器UA1的Y1引脚与反相积分器U5的第6引脚连接，其w引脚与第8电阻R8的一端、第10电阻R10的一端连接，其z引脚与第8电阻R8的另一端、第9电阻R9的一端连接，第9电阻R9的另一端接地，其X2和Y2引脚接地，VS+引脚接电源VCC，VS-引脚接电源VEE；

第12电阻R12的一端与反相积分器U5的第6引脚连接；反相比例加法器U4的第2引脚与第10电阻R10的另一端、第11电阻R11的另一端、第12电阻R12的另一端、第13电阻R13的一端连接，其第6引脚与第13电阻R13的另一端、第20电阻R20的一端连接，其第3引脚接地，第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第20电阻R20的另一端与电容C1的一端、第21电阻R21的一端、反相积分器U5的第2引脚连接；反相积分器U5的第6引脚与电容C1的另一端、第21电阻R21的另一端、第二乘法器UA2的X1和Y1引脚连接，其第3引脚接地，第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第二乘法器UA2的w引脚与第14电阻R14的一端、第18电阻R18的一端连接，其z引脚与第

14电阻R14的另一端、第15电阻R15的一端连接，其X2和Y2引脚接地，VS+引脚接电源VCC，VS-引脚接电源VEE；第15电阻R15的另一端接地；

第18电阻R18的另一端与第19电阻R19的一端、第二反相比例器U6的第2引脚连接；第二反相比例器U6的第6引脚与第19电阻R19的另一端、第三乘法器UA3的X1引脚连接，其第3引脚接地，第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；

第三乘法器UA3的w引脚与第16电阻R16的一端连接，其z引脚与第16电阻R16的另一端、第17电阻R17的一端连接，其X2和Y2引脚接地，VS+引脚接电源VCC，VS-引脚接电源VEE；第17电阻R17的另一端接地。
