专利号: 2019104950114
申请人: 凤阳红指印建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

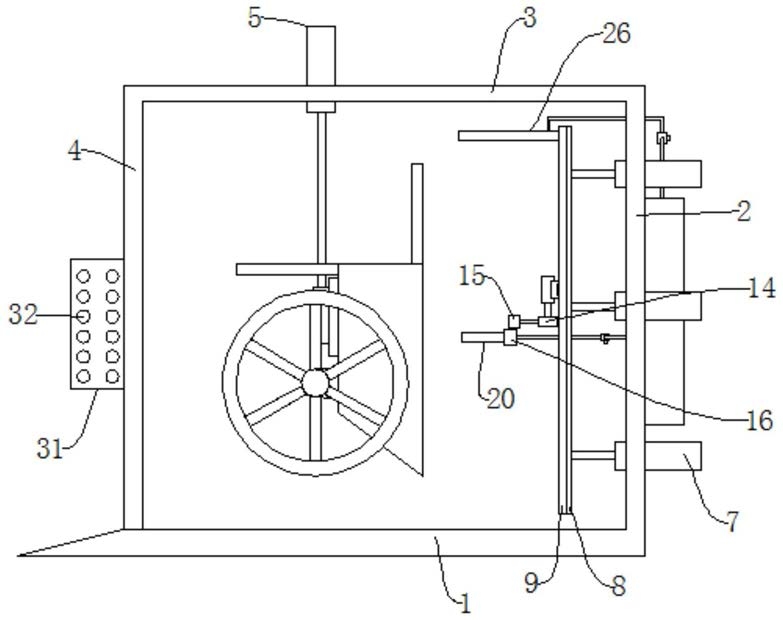

1.一种建筑施工用工地手推车维护保养装置,包括停车板(1),其特征在于:所述停车板(1)上表面两端分别设置有立柱(4)和立板(2),所述立柱(4)和所述立板(2)上端设置有顶板(3),所述顶板(3)上竖直安装有多个电液推杆一(5),多个所述电液推杆一(5)下端推杆头上安装有电磁铁(6);

所述立板(2)侧面安装有高压气罐(28)、高压漆罐(30)和多个水平布置的电液推杆二(7),多个所述电液推杆二(7)的推杆头上设置有安装板(8),所述安装板(8)侧面边缘处安装有环形滑轨(9),所述安装板(8)侧面中部水平安装有直线电机(12),所述直线电机(12)上竖直安装有推杆电机一(13),所述推杆电机一(13)下端推杆头上水平安装有推杆电机二(14),所述推杆电机二(14)的推杆头上竖直安装有步进电机(15),所述步进电机(15)输出轴上安装有安装盒(16),所述安装盒(16)内壁上设置有高速电机(17),所述高速电机(17)输出轴上安装有主动齿轮(18),所述主动齿轮(18)侧面啮合连接有外齿圈(19),所述外齿圈(19)套设在喷筒一(20)的一端,所述喷筒一(20)的一端滚动安装有连接管一(22),所述喷筒一(20)另一端从所述安装盒(16)内伸出并与所述安装盒(16)滚动连接;

所述环形滑轨(9)内滑动安装有滑块(23),所述滑块(23)内安装有轮毂电机(24),所述轮毂电机(24)外部套设有驱动齿圈(25),所述驱动齿圈(25)一侧啮合连接有齿条(10),所述齿条(10)长度与所述环形滑轨(9)长度相等且固定安装在所述环形滑轨(9)内;所述滑块(23)侧面固定安装有喷筒二(26),所述喷筒二(26)和所述喷筒一(20)的外侧面上均设置有一排呈一字形排列的喷孔(21),所述喷筒二(26)侧面设置有与其内部连通的连接管二(27),所述连接管二(27)和所述连接管一(22)的另一端均连接有控制阀(29),两个所述控制阀(29)均通过管道与所述高压气罐(28)、所述高压漆罐(30)连通;

所述立柱(4)侧面设置有电池(31)和十个分别与所述电液推杆一(5)、所述电磁铁(6)、所述电液推杆二(7)、所述直线电机(12)、所述推杆电机一(13)、所述推杆电机二(14)、所述步进电机(15)、所述高速电机(17)、所述轮毂电机(24)、所述控制阀(29)电连接的控制开关(32)。

2.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述安装板(8)上设置有多个通孔(11);

其中,所述连接管一(22)穿过所述通孔(11)与所述控制阀(29)连通。

3.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述停车板(1)上靠近所述立柱(4)的一端的侧面为斜面。

4.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述安装盒(16)位于所述步进电机(15)下端。

5.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述高速电机(17)数量有多个;

其中,多个所述高速电机(17)以所述喷筒一(20)为中心呈中心对称分布;

其中,每个所述高速电机(17)的输出轴上均设置有与所述外齿圈(19)啮合连接的所述主动齿轮(18)。

6.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述连接管一(22)一端通过防水密封轴承与所述喷筒一(20)一端密封滚动连接。

7.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述连接管二(27)和所述连接管一(22)均采用伸缩管;

其中,所述伸缩管包括弹簧管。

8.根据权利要求1所述的一种建筑施工用工地手推车维护保养装置,其特征在于:所述控制阀(29)采用两位三通电磁阀。
