专利号: 201910496060X
申请人: 杨慧
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

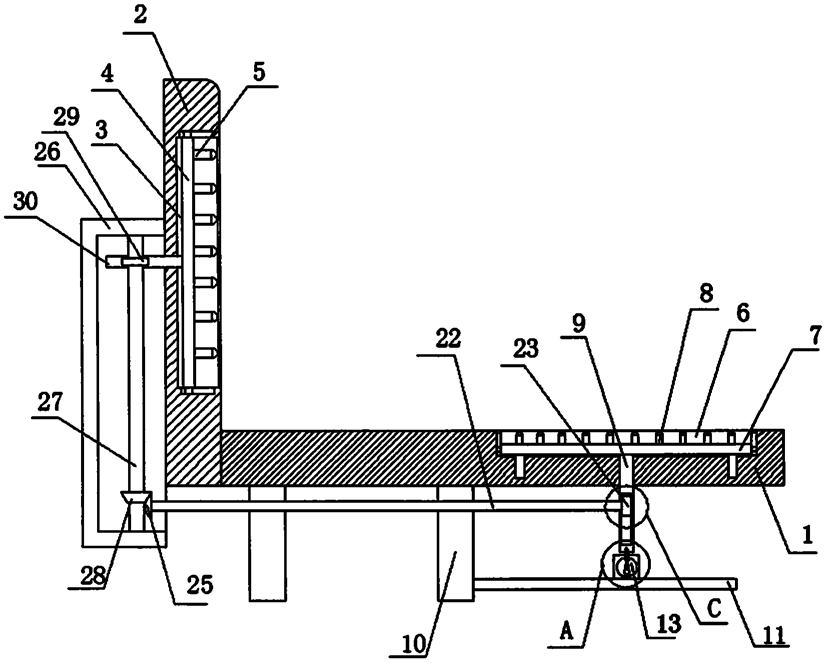

1.一种神经内科按摩护理装置,包括座板(1),其特征在于,所述座板(1)的一侧固定安装有侧板(2),侧板(2)的一侧开设有第一移动槽(3),第一移动槽(3)内滑动安装有第一移动板(4),第一移动板(4)的一侧固定安装有多个第一按摩块(5),所述座板(1)的顶部开设有第二移动槽(6),第二移动槽(6)内滑动安装有第二移动板(7),第二移动板(7)的顶部固定安装有多个第二按摩块(8),所述第一移动板(4)的另一侧固定安装有第一齿条(30),第二移动板(7)的底部固定安装有承载板(9),承载板(9)的一侧固定安装有第二齿条(24),座板(1)的底部固定安装有两个支撑板(10),两个支撑板(10)中的一个支撑板(10)的一侧固定安装有安装板(11),安装板(11)的顶部固定安装有固定板(12),固定板(12)的一侧固定安装有电机,电机的输出轴上固定安装有圆板(13),圆板(13)上转动安装有转动块(16),转动块(16)上固定安装有第一连接板(17),第一连接板(17)的顶部固定安装有滑板(18),滑板(18)的外侧滑动安装有第二连接板(19),第二连接板(19)的顶部与承载板(9)的底部转动连接,两个支撑板(10)上转动安装有同一个传动杆(22),传动杆(22)的一端固定安装有第一齿轮(23),第一齿轮(23)与第二齿条(24)相啮合,传动杆(22)的另一端固定安装有第一锥形齿轮(25),所述侧板(2)的另一侧固定安装有安装盒(26),安装盒(26)内设有传动机构。

2.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述传动机构包括转动杆(27)、第二锥形齿轮(28)和第二齿轮(29),转动杆(27)转动安装于安装盒(26)内,第二齿轮(29)和第二锥形齿轮(28)均固定套设于转动杆(27)的外侧,第一锥形齿轮(25)与第二锥形齿轮(28)啮合,第二齿轮(29)与第一齿条(30)相啮合。

3.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述第二连接板(19)的底部开设有矩形槽(20),滑板(18)与矩形槽(20)的侧壁滑动连接,滑板(18)的一侧开设有多个卡槽。

4.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述第二连接板(19)的一侧开设有固定孔,固定孔内滑动安装有T形卡杆(21),T形卡杆(21)与对应的卡槽相卡装。

5.根据权利要求4所述的一种神经内科按摩护理装置,其特征在于,所述固定孔的顶部内壁与底部内壁上均开设有挤压槽,挤压槽内滑动安装有挤压块,两个挤压块均与T形卡杆(21)相焊接,挤压块的一侧固定安装有弹簧的一端,弹簧的另一端与挤压槽的一侧内壁相焊接。

6.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述圆板(13)上开设有移动孔(14),移动孔(14)内滑动安装有连接块(15),转动块(16)与连接块(15)转动连接。

7.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述圆板(13)上螺纹安装有螺栓,螺栓的一端与连接块(15)相接触。

8.根据权利要求1所述的一种神经内科按摩护理装置,其特征在于,所述第一移动槽(3)和第二移动槽(6)内均固定安装有网格布,两个网格布与对应的第一按摩块(5)和第二按摩块(8)的一端相接触。
