专利号: 2019104966767
申请人: 曹锐
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

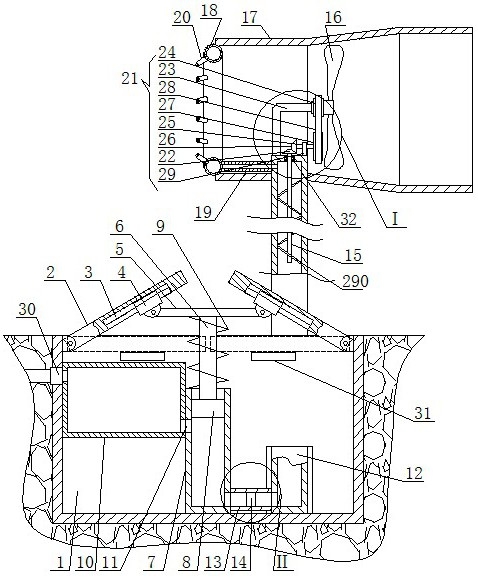

1.一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:包括箱体(1),箱体(1)的顶侧开口,箱体(1)内壁左侧与右侧的顶部分别铰接连接盖板(2)的外侧,盖板(2)能够分别沿对应的铰接轴转动,盖板(2)底侧的中间分别开设倒T型滑槽(3),倒T型滑槽(3)内分别活动安装倒T型滑块(4),倒T型滑块(4)能够分别沿对应的倒T型滑槽(3)左右滑动,倒T型滑块(4)的底侧分别铰接连接同一个横杆(5)的一端,横杆(5)底侧的中间固定连接竖杆(6)的上端,竖杆(6)的外周套装同轴的圆筒(7),圆筒(7)的底侧与箱体(1)的底部固定连接,圆筒(7)的上端内活动安装活塞(8),活塞(8)的外周与圆筒(7)的内周滑动配合,圆筒(7)的顶侧与横杆(5)的底侧通过套装于竖杆(6)外周的弹簧(9)固定连接;圆筒(7)的左侧固定连接水箱(10)的右侧,水箱(10)的左侧与箱体(1)的左侧内壁固定连接,水箱(10)右侧的底部与圆筒(7)左侧的上部通过第一通孔(11)相连通,第一通孔(11)位于活塞(8)的下侧,箱体(1)后侧的右侧固定连接竖管(12)前侧的下部,竖管(12)的下端封闭,竖管(12)外周的下端与圆筒(7)外周的下端通过第一连接管(13)相连通,第一连接管(13)的中部设有单向阀(14),第一连接管(13)的两端通过单向阀(14)相连通,竖管(12)的上端内轴承安装同轴的竖轴(15),竖管(12)的上端固定安装扇叶(16),竖轴(15)的上端位于竖管(12)上端的外部与扇叶(16)通过传动装置(21)传动,竖轴(15)的下部位于竖管(12)内固定安装同轴的螺旋叶片(29),竖管(12)的上方设有风筒(17),竖管(12)的上端穿过风筒(17)底侧左端的预留孔位于风筒(17)内并与风筒(17)固定连接,风筒(17)的左端固定连接同轴的环形管(18)的右侧,环形管(18)右侧的底部与竖管(12)左侧的上端通过第二连接管(19)相连通,环形管(18)内侧的左侧固定安装数个圆周分布的雾状喷头(20),雾状喷头(20)内端的出水口斜向内,雾状喷头(20)外端的进水口分别与环形管(18)的内部相通。

2.根据权利要求1所述的一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:所述的传动装置(21)包括第一斜齿轮(22),第一斜齿轮(22)底侧的中间与竖轴(15)的上端固定连接,竖管(12)顶侧的左侧固定连接倒L型杆(23)的下端,倒L型杆(23)的右端轴承连接第一链轮(24)左侧的中间,第一链轮(24)右侧的中间与扇叶(16)左侧的中间固定连接,竖管(12)顶侧右侧的上方设有横轴(25),横轴(25)与竖管(12)的顶侧通过轴座(29)固定连接,横轴(25)的左端固定安装第二斜齿轮(26),第一斜齿轮(22)与第二斜齿轮(26)啮合配合,横轴(25)的右端固定安装第二链轮(27),第二链轮(27)与第一链轮(24)通过链条(28)啮合传动。

3.根据权利要求1所述的一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:所述的水箱(10)左侧的顶部固定连接水管(30)的右端,水管(30)的右端与水箱(10)的内部相通,水管(30)的左端穿过箱体(1)左侧的侧壁位于箱体(1)的外部。

4.根据权利要求1所述的一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:所述的竖轴(15)的外周与竖管(12)顶侧预留孔的内周通过密封轴承(32)固定连接。

5.根据权利要求1所述的一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:所述的箱体(1)的前侧与后侧对应盖板(2)分别固定安装挡板(31),挡板(31)的顶侧能够分别与对应的盖板(2)的底侧接触配合。

6.根据权利要求1所述的一种建筑环境工程现场施工的雾化加湿抑尘设备,其特征在于:所述的风筒(17)的左端口小于右端口的直径。
