专利号: 2019104974405
申请人: 袁彩霞
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

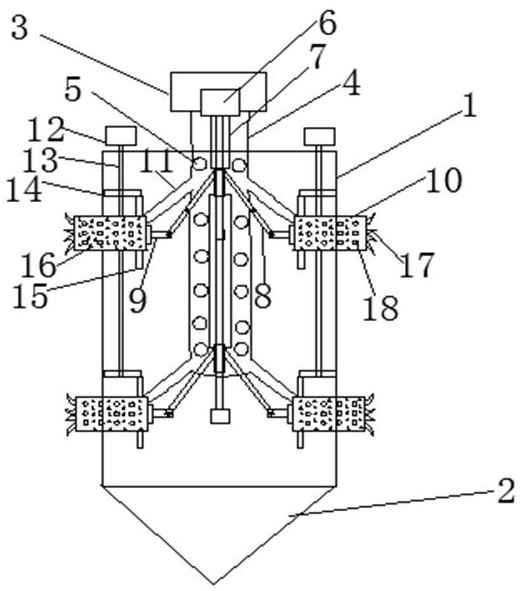

1.一种盐碱地喷气改良装置,包括插地装置、供气装置、驱动装置、伸缩装置;插地装置的底部为圆锥状,圆锥底部与圆柱筒一体成型,圆锥底部和圆柱筒均为内部中空,圆柱筒的顶部通过升降杆与驱动装置连接,通过驱动装置驱动插地装置插入土中,圆柱筒的顶部上侧设置有供气装置,圆柱筒的顶部设置有孔Ⅰ,供气装置连接有供气总管,供气总管穿过孔Ⅰ伸入插地装置的圆柱筒内,供气总管伸入圆柱筒的部分外壁上设置有多个透气孔,供气总管的底部设置有出气口,圆柱筒的圆锥底部的侧壁上设置有多个出气孔Ⅰ,气流通过透气孔进入圆柱筒和圆锥底部,并通过出气孔Ⅰ进入土中,伸缩装置包括伸缩筒、连杆Ⅰ、连杆Ⅱ、伸缩杆、气缸;气缸设置在圆柱筒顶部的上端,圆柱筒顶部设置有孔Ⅱ,气缸与伸缩杆连接,伸缩杆穿过孔Ⅱ伸入圆柱筒内部;圆柱筒的侧壁上设置有多个伸缩筒伸出孔,伸缩筒为中空状,伸缩筒可从伸缩筒伸出孔伸出或缩回,伸缩筒设置为多个,伸缩杆伸入圆柱筒内部的部分与多个连杆Ⅰ的一端铰接,连杆Ⅰ的另一端与连杆Ⅱ的一端铰接,连杆Ⅱ的另一端与伸缩筒通过轴承连接。

2.根据权利要求1所述的盐碱地喷气改良装置,其特征在于:伸缩筒的外壁上设置有数个出气孔Ⅱ,供气总管伸入圆柱筒的部分外壁上设置有与伸缩筒数量相同的软管连接孔,供气总管通过软管与伸缩筒连接,软管有一定的弹性可伸长,伸缩筒的外壁上同样设置有软管连接孔,气流通过软管连接孔进入伸缩筒。

3.根据权利要求1所述的盐碱地喷气改良装置,其特征在于:驱动装置包括电机、驱动轴、齿轮;圆柱筒的顶部设置有驱动轴伸入孔,电机输出轴与驱动轴连接,驱动轴通过驱动轴伸入孔伸入圆柱筒内部,伸缩筒的外壁上设置有一圈齿圈,驱动轴伸入圆柱筒内部的部分设置有与圆柱筒数量相同的齿轮,齿轮可与伸缩筒的齿圈啮合。

4.根据权利要求1所述的盐碱地喷气改良装置,其特征在于:伸缩筒的外壁上设置有多个凸起,伸出端的侧壁上设置有多个翻土爪。
