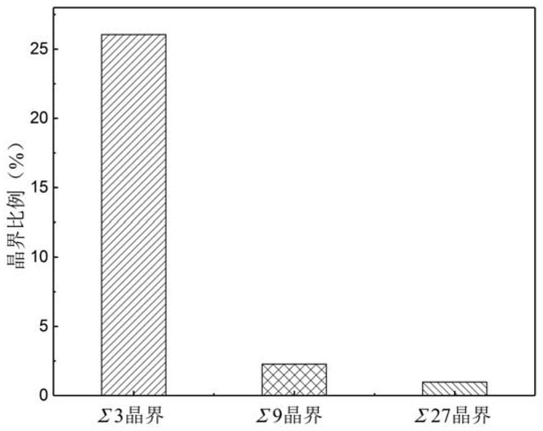

1.一种利用脉冲电流处理技术优化GH3030合金晶界特征分布的新工艺，其特征在于，包括下列步骤：⑴对固溶强化型镍基高温合金GH3030进行预处理，即固溶处理后进行冷轧变形；

⑵对冷轧态GH3030合金进行脉冲电流处理，处理参数为：脉冲电流频率为100Hz，占空比为50％；

平均电流密度为6.8A/mm2，脉冲电流处理温度为700±10℃，处理时间为10～30min；冷却方式为淬火。

2.根据权利要求1所述的利用脉冲电流处理技术优化GH3030合金晶界特征分布的新工艺，其特征在于，步骤⑴中所述固溶处理制度为GH3030合金在1130℃温度下处理2h，空冷。

3.根据权利要求1所述的利用脉冲电流处理技术优化GH3030合金晶界特征分布的新工艺，其特征在于，步骤⑴中所述冷轧变形的变形量为50％。
