专利号: 2019105081027
申请人: 东阳市维创工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

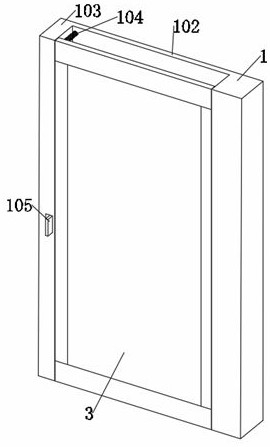

1.一种内部自动变色的玻璃幕墙结构,其特征在于:该内部自动变色的玻璃幕墙结构

包括:主体(1),内件(105),挡件(107),插入槽(2),缓冲件(201),缓冲板(202),移动板(3),卡槽(301),插入板(302),底件(303),滑件(304),电机(4),受力板(403),接触板(5),卡块(501),辅助件(6),顶板(601),套管(7);所述主体(1)为矩形结构,且主体(1)的内部设有纵向排列矩形结构的内仓(101),且主体(1)的左侧后方通过连接板(102)与承接件(103)的右侧后方相连接,并且连接板(102)的左侧上下两端安装有外撑弹簧(104);所述内件(105)的后端通过弹簧与开关槽的后端相连接,所述挡件(107)的前端通过粘接的方式安装有硅胶材质的缓冲垫;所述插入槽(2)设有在主体(1)的左侧中间位置;插入板(302)通过插入的方式安装在插入槽(2)的内部,所述移动板(3)安装在连接板(102)的前端,进一步的,所述卡槽(301)的内部嵌入安装有卡件(106),再者,滑件(304)的底部与地面相接触;所述电机(4)通过固定件固定安装在主体(1)内部的内仓(101)内部,所述受力板(403)的外侧设有弹簧;

所述接触板(5)通过套装的方式安装有轴杆(401)的外侧,且导向块(502)通过嵌入的方式安装在导向槽(402)的内部;所述辅助件(6)通过固定连接的方式安装在承接件(103)的右侧中间位置,且导流件(602)为圆柱形结构,并且导流件(602)的外侧为锥形结构;所述套管(7)的右端嵌套在轴杆(401)的外侧,且固定槽(701)的内部嵌入有导向块(502),并且套管(7)的左端嵌套在辅助件(6)的内端外侧,且承载块(702)的外侧印有拼接图案。

2.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述承接件(103)

为矩形长条状结构,且承接件(103)的内部设有开关槽,并且内件(105)嵌入安装在开关槽的内部,再者内件(105)的外端设有楔形结构的卡件(106),并且承接件(103)的右侧设有挡件(107)。

3.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述插入槽(2)的

外端通过粘接的方式安装有橡胶材质的缓冲件(201),且插入槽(2)的内部通过弹簧安装有板状结构的缓冲板(202),并且缓冲板(202)的外端为楔形结构,再者缓冲板(202)的外端通过粘接的方式安装有橡胶材质的橡胶垫。

4.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述移动板(3)为

矩形板状结构,且移动板(3)的左侧中间位置设有矩形结构的卡槽(301),且移动板(3)的右端中间位置设有矩形结构的插入板(302),并且移动板(3)的底端设有底件(303),再者底件(303)的底部内部嵌入安装有滑件(304)。

5.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述电机(4)的左

侧设有轴杆(401),且轴杆(401)的两侧设有矩形结构的导向槽(402),并且轴杆(401)的外侧固定安装有矩形板状结构的受力板(403)。

6.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述接触板(5)为

圆环板状结构,且接触板(5)的外侧设有阶梯状结构的卡块(501),并且接触板(5)的内部设有矩形结构的导向块(502)。

7.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述辅助件(6)为

圆柱形棍状结构,且辅助件(6)的中间位置通过固定连接的方式安装有原形板状结构的顶板(601),且顶板(601)的外侧中间位置设有导流件(602),并且导流件(602)的外侧中间位置嵌入安装有万向球。

8.根据权利要求1所述内部自动变色的玻璃幕墙结构,其特征在于:所述套管(7)为圆

柱形内部中空结构,且套管(7)的右端设有阶梯状矩形结构的固定槽(701),并且套管(7)的外侧设有数个矩形结构的承载块(702)。
