专利号: 201910508361X
申请人: 张掖市麒祥轮胎技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

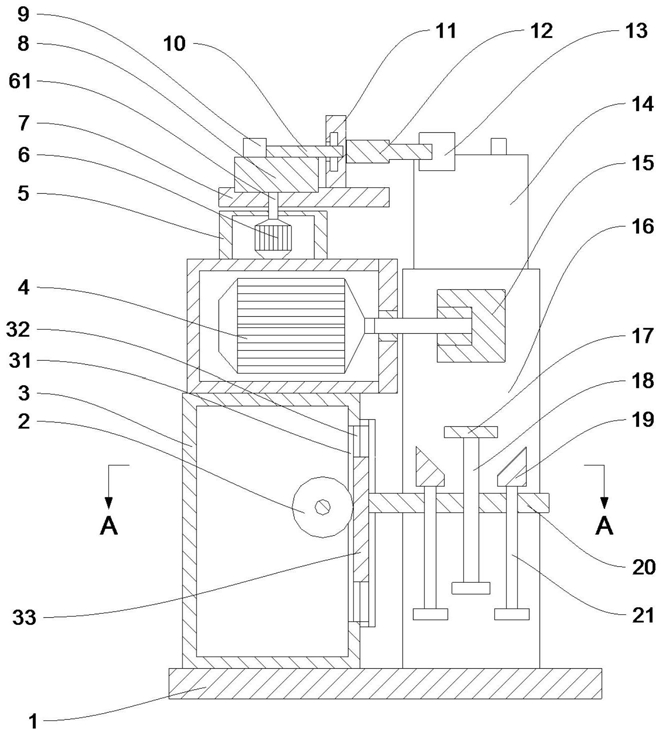

1.一种轮胎局部打磨机,包括底板(1),所述底板(1)上安装有打磨箱(3),其特征在于:所述打磨箱(3)的顶面安装有旋转机构(4),所述旋转机构(4)上可拆卸的安装有轮胎支架(15),所述轮胎支架(15)上可安装轮胎,所述旋转机构(4)的顶面安装有局部打磨机构,所述局部打磨机构包括水平伸缩机构,所述水平伸缩机构上连接有连接杆(12),所述连接杆(12)上可拆卸的连接有与轮胎相对应的局部打磨部(13),所述打磨箱(3)上还安装有与轮胎相对应的整体打磨机构,所述底板(1)上还安装有除尘机构,所述水平伸缩机构包括安装在旋转机构(4)顶面的电机箱(5),所述电机箱(5)顶面安装有支撑盘(7),所述支撑盘(7)顶面开有相互连通的凹槽(71)和第一滑槽(72),所述凹槽(71)内安装有旋转盘(8),所述电机箱(5)内安装有旋转电机(6),所述旋转电机(6)连接有穿过电机箱(5)和支撑盘(7)并连接有旋转盘(8)的第一转轴(61),所述旋转盘(8)上安装有可与旋转盘(8)一起旋转的偏心块(9),所述偏心块(9)的中心线与旋转盘(8)的中心线不重合,所述偏心块(9)上连接有滑杆(10),所述滑杆(10)连接有安装在第一滑槽(72)内并可沿第一滑槽(72)滑动的滑块(11),所述连接杆(12)与滑块(11)连接,所述除尘机构包括吸尘段和废气处理段,所述吸尘段包括安装在废气处理箱(14)内的真空泵(25),所述除尘箱(16)上开有与轮胎相对应的进尘口(161),所述真空泵(25)通过吸尘管(251)连接有位于进尘口(161)处的吸尘斗(26),所述真空泵(25)还通过除尘管(252)连接废气处理段,所述废气处理段包括与除尘管(252)连通且位于除尘箱(16)顶面的废气处理箱(14),所述废气处理箱(14)内从下到上依次设有过滤棉层(144)、活性炭(143)和消毒层(142),所述除尘箱(16)内中部设有封闭板(24),所述封闭板(24)上开有多个漏尘孔(241),所述除尘箱(16)内盛有水,所述进尘口(161)处还设有导尘板(27),所述除尘箱(16)顶面安装有连通除尘箱(16)和废气处理箱(14)的导气管(162),所述吸尘斗(26)上设有除尘网(261)。

2.根据权利要求1所述的一种轮胎局部打磨机,其特征在于:所述滑块(11)上开有转动槽(111),所述连接杆(12)通过销轴(112)安装在转动槽(111)内。

3.根据权利要求1‑2任一项所述的一种轮胎局部打磨机,其特征在于:所述连接杆(12)与局部打磨部(13)通过螺纹连接。

4.根据权利要求1所述的一种轮胎局部打磨机,其特征在于:所述整体打磨机构包括安装在打磨箱(3)上的竖直伸缩机构,所述竖直伸缩机构包括粗调机构和微调机构,所述微调机构上可拆卸的安装有整体打磨部。

5.根据权利要求4所述的一种轮胎局部打磨机,其特征在于:所述粗调机构包括开在打磨箱(3)侧面的第二滑槽(32),所述第二滑槽(32)内开有与打磨箱(3)内部相通的通槽(31),所述第二滑槽(32)内设有可沿第二滑槽(32)上下滑动的齿条(33),所述打磨箱(3)的侧面还设有限制齿条(33)脱离第二滑槽(32)的限位机构(28);所述打磨箱(3)内安装有第二转轴(22),所述第二转轴(22)的一端穿过打磨箱(3)并连接有手柄(23),所述第二转轴(22)上还安装有穿过通槽(31)并与齿条(33)相啮合的齿轮(2),所述微调机构安装在齿条(33)的侧面上。

6.根据权利要求5所述的一种轮胎局部打磨机,其特征在于:所述微调机构包括安装在齿条(33)侧面上的升降板(20),所述升降板(20)被一个主打磨杆(18)和两个位于主打磨杆(18)两侧的副打磨杆(21)穿过,所述主打磨杆(18)和副打磨杆(21)与升降板(20)均通过螺纹连接,所述主打磨杆(18)、副打磨杆(21)的上端分别可拆卸的安装有正面打磨部(17)和侧面打磨部(19)。
